製品紹介/UPS本体/UPSS-A2シリーズ
トップページ > 製品紹介 > UPS本体 > UPSS-A2シリーズ


関連リンク:カタログ・外形図・マニュアル:ダウンロード 対応ソフト:LAN I/F カード SANUPS SOFTWARE 外付オプション:ラックオプション ラックトランス ラック分電盤  関連製品:UPSS-X2 UPSS-A3

  期待寿命10年・高性能・自動運転対応
UPSS-A2 シリーズ

UPSS-A2 シリーズは、コンパクトな収納性、常時インバータ方式で 超長寿命(約10年)バッテリ、10年寿命ファン・電解コンデンサなど高信頼の部品を採用した小型UPSです。

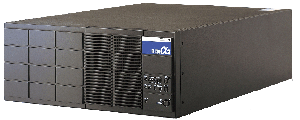

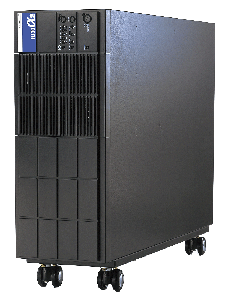

30A2据置10、15A2RM30A2RM

無償保証1年間正弦波出力全機種110・115・120V対応セグメント/遅延機能搭載バッテリ増設可能(30・60・180分)キャスター付き(据置型2kVA、3kVA)独自OSに対応超長寿命約10年バッテリラックマウント対応
  カタログダウンロード   (1722KB)
  取説・図面は   こちら

UPSS-A2 シリーズは、
コンパクトな収納性、常時インバータ方式で
超長寿命(約10年)バッテリ、10年寿命ファン・電解コンデンサなど
高信頼の部品を採用した小型UPSです。

さらにオプションの LAN I/F カードにより、ソフトを
インストールすることなくシャットダウン・スケジュール運転が
可能になり、独自OSサーバや非サーバ機器のバックアップに
威力を発揮します。
このような機器のバックアップにオススメ

PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、
モニタ、一般機器、FA、組込装置、ATM、ディスクシステム、
独自OSサーバ、アプライアンスサーバ、その他

ラインナップ
据置タイプ 1、1.5、2、3kVA
ラックタイプ 1、1.5、2、3kVA

特 長

豊富なラインナップ

1~3kVA、据置型とラックタイプをご用意しています。

薄型ラックマウントタイプ

1・1.5kVAは2U、2kVAは3U・3kVAは4U。

常時インバータ方式採用

オンライン方式で安定した電源を供給、自動/手動バイパス機能装備で高信頼です。
停電時には無瞬断でバッテリ運転に切り替えます。

ホットスワップメンテナンス

出力を停止せずにバッテリ交換が可能。またメンテナンスバイパスにより(1・1.5kVA:別売オプション、2・3kVA:標準装備)機器本体のメンテナンスもダウンタイム無しに行うことができます。

電源時間制御出力機構搭載

2系統の出力コンセントを、オン・オフに時間差を付けて制御できます。
(1・1.5kVA:標準装備、2・3kVA:別売オプション UPSS-RD6Box1U-L530P、1Uストレージとサーバの同時バックアップにも活用できます。

超長寿命バッテリ・部品搭載

超長寿命(約10年)バッテリを搭載(5年タイプもあります)、長時間タイプもそろえています。
またファン・電解コンデンサも10年寿命タイプを搭載。
有償オンサイト保守サービスにご購入後10年間加入できます。

インテリジェントバッテリ寿命判定機能

自動/手動でバッテリ寿命を診断します。ソフト SANUPS SOFTWARELAN I/F カードとの連携によりバッテリ余命の診断も可能です。

自動運転・ソフト不要のシャットダウン機能

オプションのLAN I/F カードを組み込むと、自動運転・スケジュール運転、メール・トラップ通知、シャットダウンコマンド送信など、通常UPS管理ソフトを併用しなければならない高度な管理がUPS単体でできます。
これにより、独自OSサーバネットワーク機器など、ソフトがインストールできない機器の管理に威力を発揮します。
Windowsサーバにはソフト・SANUPS SOFTWARE が使用できます。

上記複雑なソリューションも、UPSS-OサービスUPSS-Vサービス によりサポートおよび設定作業 をお引き受けいたします。

UPSS-基本サービス 付きです。

NEMA規格など各種コネクタ対応

2kVA・3kVAタイプは各種出力コネクタ分岐ボックスを取付可能です。
代表的なコネクタ一覧(160KB)

ラックタイプトランスラックタイプ分電盤 と組み合わせる事も出来ます。
詳しくはお問い合わせ下さい

UPSS-Oサービス対応

接続調整・ソフトインストール作業を承ります。お問い合わせ下さい

仕  様

10年
タイプ
型名
据置型 UPSS-10A2-006
UPSS-10A2-030
UPSS-10A2-060
UPSS-10A2-180
UPSS-15A2-005
UPSS-15A2-030
UPSS-15A2-060
UPSS-15A2-180
UPSS-20A2-008
UPSS-20A2-030
UPSS-20A2-060
UPSS-20A2-180
UPSS-30A2-008
UPSS-30A2-030
UPSS-30A2-060
UPSS-30A2-180
ラックマウント
タイプ
UPSS-10A2-006RM
UPSS-10A2-030RM
UPSS-10A2-060RM
UPSS-10A2-180RM
UPSS-15A2-005RM
UPSS-15A2-030RM
UPSS-15A2-060RM
UPSS-15A2-180RM
UPSS-20A2-008RM
UPSS-20A2-030RM
UPSS-20A2-060RM
UPSS-20A2-180RM
UPSS-30A2-008RM
UPSS-30A2-030RM
UPSS-30A2-060RM


LAN I/F カード
UPSS-10A2-006RM-NB6
UPSS-10A2-030RM-NB6
UPSS-10A2-060RM-NB6
UPSS-10A2-180RM-NB6
UPSS-15A2-005RM-NB6
UPSS-15A2-030RM
-NB6
UPSS-15A2-060RM
-NB6
UPSS-15A2-180RM
-NB6
UPSS-20A2-008RM-NB6
UPSS-20A2-030RM-NB6
UPSS-20A2-060RM-NB6
UPSS-20A2-180RM-NB6
UPSS-30A2-008RM-NB6
UPSS-30A2-030RM-NB6
UPSS-30A2-060RM-NB6


5年
タイプ
型名
据置型 UPSS-10A2-009/5
UPSS-10A2-030/5
UPSS-10A2-060/5
UPSS-10A2-180/5
UPSS-15A2-007/5
UPSS-15A2-030/5
UPSS-15A2-060/5
UPSS-15A2-180/5
UPSS-20A2-010/5
UPSS-20A2-030/5
UPSS-20A2-060/5
UPSS-20A2-180/5
UPSS-30A2-010/5
UPSS-30A2-030/5
UPSS-30A2-060/5
UPSS-30A2-180/5
ラックマウント
タイプ
UPSS-10A2-009RM/5
UPSS-10A2-030RM/5
UPSS-10A2-060RM/5
UPSS-10A2-180RM/5
UPSS-15A2-007RM/5
UPSS-15A2-030RM/5
UPSS-15A2-060RM/5
UPSS-15A2-180RM/5
UPSS-20A2-010RM/5
UPSS-20A2-030RM/5
UPSS-20A2-060RM/5
UPSS-20A2-180RM/5
UPSS-30A2-010RM/5
UPSS-30A2-030RM/5
UPSS-30A2-060RM/5


LAN I/F カード
UPSS-10A2-009RM-NB6/5
UPSS-10A2-030RM-NB6/5
UPSS-10A2-060RM-NB6/5
UPSS-10A2-180RM-NB6/5
UPSS-15A2-007RM-NB6/5
UPSS-15A2-030RM
-NB6/5
UPSS-15A2-060RM
-NB6/5
UPSS-15A2-180RM
-NB6/5
UPSS-20A2-010RM-NB6/5
UPSS-20A2-030RM-NB6/5
UPSS-20A2-060RM-NB6/5
UPSS-20A2-180RM-NB6/5
UPSS-30A2-010RM-NB6/5
UPSS-30A2-030RM-NB6/5
UPSS-30A2-060RM-NB6/5

【方式】
出力容量 1000VA/700W 1500VA/1050W 2000VA/1400W 3000VA/2100W
給電方式 常時インバータ給電方式
冷却方式 強制空冷
停電切替時間 無瞬断
【交流入力】
入力プラグ形状 ※A 単相2線アース付き NEMA 5-15 オス

NEMA L5-30P

電圧・変動範囲 100/110/115/120V±15
周波数・変動範囲 50/60Hz±1、3、5%以内(設定可)
力率 0.95以上

0.97以上

漏洩電流 3mA 以下
【交流出力】
出力コンセント
※A
(据置型)単相2線アース付き
NEMA 5-15 ×6ヶ
単相2線アース付き
抜け止め式NEMA 5-15×2ヶ+端子台
定格電圧・精度 100V±2%
周波数・精度 50/60Hz±1%(商用同期時) ±0.5%(自走発振時)
電圧波形・歪率 正弦波 ±3%以内(抵抗負荷時) ±7%以内(ノンリニア負荷時)
瞬時電圧変動 ±5%以内(0% ←→ 100% 負荷急変時、出力切替時、停電 ←→ 復電時、入力電圧±10%急変時)
整定時間 1サイクル以下
過負荷耐量 インバータ:100~120%(1分間)、120%以上(瞬時)  バイパス:200%(30秒間)、800%(2サイクル)
過電流対策

切換条件
バイパス回路へ無瞬断自動切換(オートリターン機能付)
出力電圧と同一、負荷率が70% 以下 出力電圧と同一、負荷率が80%以下の場合+15%, -20%以内
定格負荷力率(遅れ) 0.7
【バッテリ】
種類 超長寿命小型シール鉛蓄電池(長寿命【5年】タイプもあり)
停電補償時間
(初期値、
定格負荷時)※B
(006、006RM):6分
(009、009RM):9分
(030、030RM):30分
(060、060RM):60分
(180、180RM):180分
(005、005RM):5分
(007、007RM):7分
(030、030RM):30分
(060、060RM):60分
(180、180RM):180分
(008、008RM):8分
(010、010RM):10分
(030、030RM):30分
(060、060RM):60分
(180):180分
【その他】
外部出力信号 無電圧接点、RS232C(据置タイプはオプション)、LAN I/F(オプション)
発生熱量 W 110 145 173 260
騒音 40dB以下 45dB以下
拡張ボードスロット 1口
動作環境 周囲温度:0~40℃、相対湿度:20~90%(結露しないこと)

            ※A 2・3kVAタイプの入力を端子台(M5-6P)にしたり、入出力コネクタを変更することが出来ます。 こちらをご参照ください
            ※B バックアップ時間は負荷機器の容量によって異なります。
            ※本UPSは、FU-α2シリーズを弊社でカスタマイズした製品となります。


外形寸法・質量 取扱説明書ダウンロード   カタログ(3085KB)

据置型
容量 機種名 バックアップ
時間(分)
外形寸法(mm) 質量
(kg)
外形図 取扱
説明書
備考
幅(W) 奥行き(D) 高さ(H)
1kVA 10A2 6 86 440 440 20 120KB約10年 7.8MB
9 120KB5年
30 258 440 448 63 144KB約10年
172 440 448 46 152KB5年
60 350 625 448 100 144KB約10年
344 440 448 82 152KB5年
180 440 550 766+80 220 144KB約10年 キャスター付
440 550 546+80 175 144KB5年 キャスター付
1.5kVA 15A2 5 86 550 440 26 120KB約10年
7 120KB5年
30 258 550 440 81 144KB約10年
172 550 448 59 144KB5年
60 482 575 448 120 152KB約10年
344 550 448 104 168KB5年
180 440 550 846 271 144KB約10年 キャスター付
440 550 846 265 148KB5年 キャスター付
2kVA 20A2 8 140 575 440+64 40 164KB約10年 9.5MB キャスター付
10 41 168KB5年
30 420 575 440+64 137 180KB約10年 キャスター付
280 575 440+64 72 180KB5年 キャスター付
60 560 575 440+64 164 192KB約10年 キャスター付
440 616 372+80 123 184KB5年 キャスター付
180 440 616 812+80 330 188KB約10年 キャスター付
440 616 812+80 323 188KB5年 キャスター付
3kVA 30A2 8 176 625 440+64 60 168KB約10年 9.1MB キャスター付
10 59 168KB5年
30 456 625 440+64 155 180KB約10年 キャスター付
316 625 440+64 107 176KB5年 キャスター付
60 440 625 636+80 235 192KB約10年 キャスター付
440 625 636+80 230 192KB5年 キャスター付
180 980 625 680+80 235+315 212KB約10年 ※1
440 625 1076+80 435 200KB5年 ※1
※1 バッテリの総容量が4800Ahセルを超えるため、
    火災予防条例により最寄りの消防署への設置の届出が必要となります。
ラックタイプ
容量 機種名 バックアップ
時間(分)
外形寸法(mm) 質量
(kg)
外形図 取扱
説明書
ラックサイズ
幅(W) 奥行き(D) 高さ(H)
1kVA 10A2
RM
6 480 440 86 20 120KB約10年 7.8MB 2U
9 120KB5年
30 480 448 267 63 160KB約10年 6U(2U×3)
480 448 178 46 164KB5年 4U(2U×2)
60 480 625 356 100 156KB約10年 8U(2U+3U×2)
480 440 356 82 184KB5年 8U(2U×4)
180 480 550 756 220 152KB約10年 17U(2U+5U×3)
480 550 534 175 152KB5年 12U(2U+5U×2)
1.5kVA 15A2
RM
5 480 550 86 26 120KB約10年 2U
7 120KB5年
30 480 550 267 81 144KB約10年 6U(2U×3)
480 550 178 59 144KB5年 4U(2U×2)
60 480 575 489 120 160KB約10年 11U(2U+3U×3)
480 550 356 104 184KB5年 8U(2U×4)
180 480 550 756 271 152KB約10年 17U(2U+5U×3)
480 550 756 265 156KB5年 17U(2U+5U×3)
2kVA 20A2
RM
8 480 575 132 40 184KB約10年 9.5MB 3U
10 41 188KB5年
30 480 575 400 137 184KB約10年 9U(3U×3)
480 575 267 72 184KB5年 6U(3U×2)
60 480 575 534 164 192KB約10年 12U(3U×4)
480 616 400 123 196KB5年 9U(3U+5U+
ブランク1U)
180 480 616 845 330 216KB約10年 19U(3U+5U×3+ブランク1U)
480 616 845 323 216KB5年 19U(3U+5U×3+ブランク1U)
3kVA 30A2
RM
8 480 625 176 60 188KB約10年 9.1MB 4U
10 59 188KB5年
30 480 625 445 155 188KB約10年 10U(4U+3U×2)
480 625 311 107 184KB5年 7U(4U+3U)
60 480 625 623 235 204KB約10年 14U(4U+5U×2)
480 625 623 230 200KB5年 14U(4U+5U×2)
コンセントボックス
UPSS-RD6Box1U-L530P
482 280 44 5.5     20A2・30A2オプション

ラックサポートレール
(前後のマウントアングルに固定します。)
レール・最小 レール・最大
型式 対応機種 A B C
UPSS-RM030 1、1.5kVA(2U)用 83.2 mm 555 mm 913 mm
UPSS-RM027 2kVA(3U)用 133 mm 654 mm 798 mm
UPSS-RM028 3kVA(4U)用 177.5 mm 656 mm
※ラックによって取り付けられない場合があります。
  60・180分増設バッテリ(5U用)レールにつきましては別途ご相談下さい。
