UPS １台で、サーバ・PCを何台かバックアップするケースは多々あります。 その際問題になるのは、すべてのサーバがきちんとシャットダウンが出来るかどうかです。 以下の方法で複数台のサーバ・PCをシャットダウンすることができます。
マスター／スレーブ方式 ユーザーコマンド実行／シリアルポートを増やす／ネットワーク一括管理／まとめ
UPSと１台のサーバをシリアル接続し（マスター）、 残りのサーバ（スレーブ）にネットワーク経由で停電信号を送って シャットダウンします。 マスターには通常の設定で、スレーブにはスレーブ設定で シャットダウンソフトをインストールします。 メリット 導入コストが安い → ソフト１本の購入で済みます。 多数のバックアップに使用できる →ソフト側による台数制限はほとんどありません。 （UPSの容量による制限にはご注意下さい。） デメリット マスターが通信不良になると、スレーブとも通信が取れなくなる → ネットワークのトラフィックが大きい環境、 クラスタシステムには向きません。 マスターとネットワークセグメントが異なるスレーブは 使用できないか、台数に制限がある → Power Monitorはセグメントが異なると使用ません。 BPSPOCは異なるセグメントのサーバも ３台までシャットダウンできます。 通信がネットワーク環境に依存する → ネットワーク経由で通信するため、ハブなどのネットワーク機器や ケーブルにトラブルがあるとスレーブのシャットダウンができなくなります。 間にあるハブ等もバックアップする必要があります。
関連製品 BPSPOC Power-SOL、LanSafe/FailSafeIII Power Monitor SANUPS SOFTWARE
ユーザーコマンド実行　 マスター／スレーブ方式／シリアルポートを増やす／ネットワーク一括管理／まとめ
ほとんどのUPS管理ソフトウェアは、ユーザーコマンド実行機能を 備えています。これにより、シャットダウンの実行時に 任意のアプリケーション・コマンドを実行・停止させることが出来ます。 UPSと１台のサーバをシリアル接続し、シャットダウンソフトを インストールし、コマンドを設定します。 メリット 導入コストが安い → ソフト１本の購入で済みます。 自由に設定できる →ソフト側による台数制限はほとんどありません。 また１台以外はコマンド送信により管理するため、 ソフトの対応していないOSでもシャットダウンできます。 デメリット ソフトをインストールしたサーバがが通信不良になると、 スクリプトが送れなくなる → マスター／スレーブ方式と同様に、ソフトをインストールしたサーバが 落ちてしまうと、他のサーバとは通信が取れなくなります。 コマンドを設定する必要がある → ユーザーコマンドはサポートの対象外です。知識と手間が必要です。 またコマンドを送られる側のサーバからは、UPSの状態監視・制御、 メッセージ送信等が出来ません。 （BPSPOCはWebブラウザ経由で監視・制御可能です。） 通信がネットワーク環境に依存する → ネットワーク経由で通信するため、ハブなどのネットワーク機器や ケーブルにトラブルがあるとコマンド送信ができなくなります。 間にあるハブ等もバックアップする必要があります。
関連製品 BPSPOC、FeliSafe/50、FeliSafeLite、MacSafe Power-SOL、LanSafe/FailSafeIII Power Monitor SANUPS SOFTWARE PowerChute Network Shutdown
シリアルポートを増やす マスター／スレーブ方式／ユーザーコマンド実行／ネットワーク一括管理／まとめ
増設ボードや外付けオプションでUPSのシリアルポートを増やし、 各サーバとシリアルケーブルで接続して通信を取ります。 同一設定で、シャットダウンソフトをインストールします。 メリット 確実に通信が取れる →すべてのサーバとマスターで通信するため、どれか１台のサーバが 通信不良になっても他のサーバとの通信には影響を与えません。 注：他社製品では、シリアル接続でもマスター／スレーブ方式の ものがあります。ご注意ください。 シリアルケーブル接続するため、 ネットワーク環境に左右されず確実に通信できます。 個別のスケジュール運転が出来る →BPSPOC＋HyperProシリーズ＋RS232C1Pボードの場合、 セグメント制御機能を利用して、別々のスケジュールで ２台のサーバをスケジュールオン・オフできます。 （停電発生時の動作は同一設定にする必要があります） デメリット 台数に制限がある → BPSPOC＋RS232C1Pボードでは２台まで、 PSS-108/MAは８台まで（カスケードにより32台まで） 各サーバ１つずつシリアルポートを占有してしまう ケーブル配線によりスペースを取る コストが比較的高くなる
関連製品 BPSPOC＋HyperProシリーズ・Hyperシリーズ＋RS232C1Pボード PSS-108/MA T11A
ネットワークによる一括制御 マスター／スレーブ方式／ユーザーコマンド実行／シリアルポートを増やす／まとめ

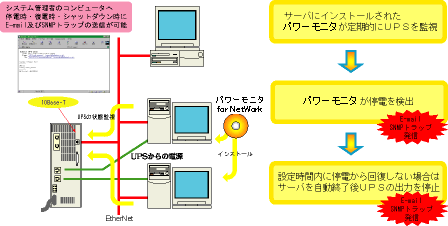

各サーバにパワーモニタ for NetWorkを同一設定でインストールし、 通信先に PSS-108/MA、PB-20 を設定します。 これにより、ネットワーク経由ですべてのサーバを管理できます。 また Power-SOL Agent Card やLAN I/F カード、SNMP/Webボードは 複数台のサーバのシャットダウンコマンドを カード内に記憶させることができるため、 ソフトの対応していないOSでもシャットダウンできます。 メリット 確実に通信が取れる →すべてのサーバとマスターで通信するため、どれか１台のサーバが 通信不良になっても他のサーバとの通信には影響を与えません。 接続が簡単 →既存のネットワーク環境をそのままUPS通信に利用できるので、 シリアルポートを占有せず、配線の手間が不要です。 デメリット 通信がネットワーク環境に依存する → ネットワーク経由で通信するため、ハブなどのネットワーク機器や ケーブルにトラブルがあるとシャットダウンができなくなります。 間にあるハブ等もバックアップする必要があります。
関連製品 HyperPro/Hyperシリーズ＋SNMP/Webボード DL5115/9126/9140/9320・9350シリーズ＋Power-SOL Agent Card PSS-108/MA・PB-20＋パワーモニタ for NetWork UPSS-A2/UPSS-X＋LAN I/F カード、SANUPS SOFTWARE SU-RT/SymmetraLX＋PowerChute Network Shutdown
まとめ
シャットダウン方式	信頼性	独自OS対応	コスト		設定しやすさ	操作性	管理台数	備考
マスター／スレーブ方式	△	△	◎		○	○	◎	コスト削減したい場合
ユーザーコマンド実行	△	○	◎		△	△	◎	独自OSや特殊処理など
シリアルポートを増やす	◎	△	△		◎	◎	△	通常はこちらをお勧めします
ネットワーク一括管理	○	◎	△〜◎		○	○	○	スマートに管理、独自OS
