Hyper、HyperProシリーズ対応のSNMP/Webボードは、SNMP・HTTP・TELNETプロトコルにより、 ネットワークからUPSを監視・制御できます。 SNMP/Webボードはさらに、FTPおよびSOCKETプロトコルに対応しており、 より高度なコントロールに対応可能です。 以下にその一例をご紹介いたします。
FTP機能 実用例
●UPS一括制御 FTPプロトコルの事例として、FTP一括制御があります。 UPS制御コマンドファイルをFTP転送することで、フロアーにある全てのUPSをバッチファイルで 起動・停止動作が一括制御できます。 システム異常時にシステム全体をリブートしなければならないシステムに有効です。 さらにPerl言語などを駆使することで、 クライアント数十台に繋がるサーバーを、 最初に立ち上がったクライアントをトリガに起動し、 最後のクライアントがシャットダウンしたのをトリガに停止させることも可能です。 これは内視鏡カメラのデータベースシステムで活用した事例で、 サーバーを無暗に稼動せずに、患者データを漏洩することを防ぐためのシステムです。 同様にプリントサーバーなどの自動起動・停止にも活用できます。 また、UPS監視ソフトのメッセージ機能で異常を把握し、UPS制御（リブートなど）は FTP制御する構成にすると、常に余分なUPS情報がネットワーク上に流れることがないので、 トラフィックを低減できます。
FTP設定方法 動作モード設定スイッチを０（FTPモード）に設定し、 プッシュスイッチを３秒以上押しリセットしてください。 リセット後、変更した設定値が有効となります。 その後、以下のUPSコマンドを書き込んだファイルを転送することでUPSの制御が可能です。
動作内容	FTPコマンド	UPSコマンドファイル		FTP転送ファイル
		名称	内容	名称	内容
コンピュータシャットダウン後 UPSのAC出力停止	ftp -s:ftp_sd 送信先IP	shutdown	AXUF064 AXDS30	ftp_sd	help put shutdown bye
UPSのAC出力停止	ftp -s:ftp_dw 送信先IP	down	AXUF064 AXDR0001F0	ftp_dw	help put down bye
UPSのAC出力起動	ftp -s:ftp_up 送信先IP	up	AXUF064 AXUP000002	ftp_up	help put up bye
UPSのAC出力リセット （ON/OFF動作） UPSに接続されている負荷の 強制リブートを行います。 ５秒間OFFした後、UPSのAC出力を起動します。	ftp -s:ftp_rb 送信先IP	reboot	UR AV	ftp_rb	help put reboot bye

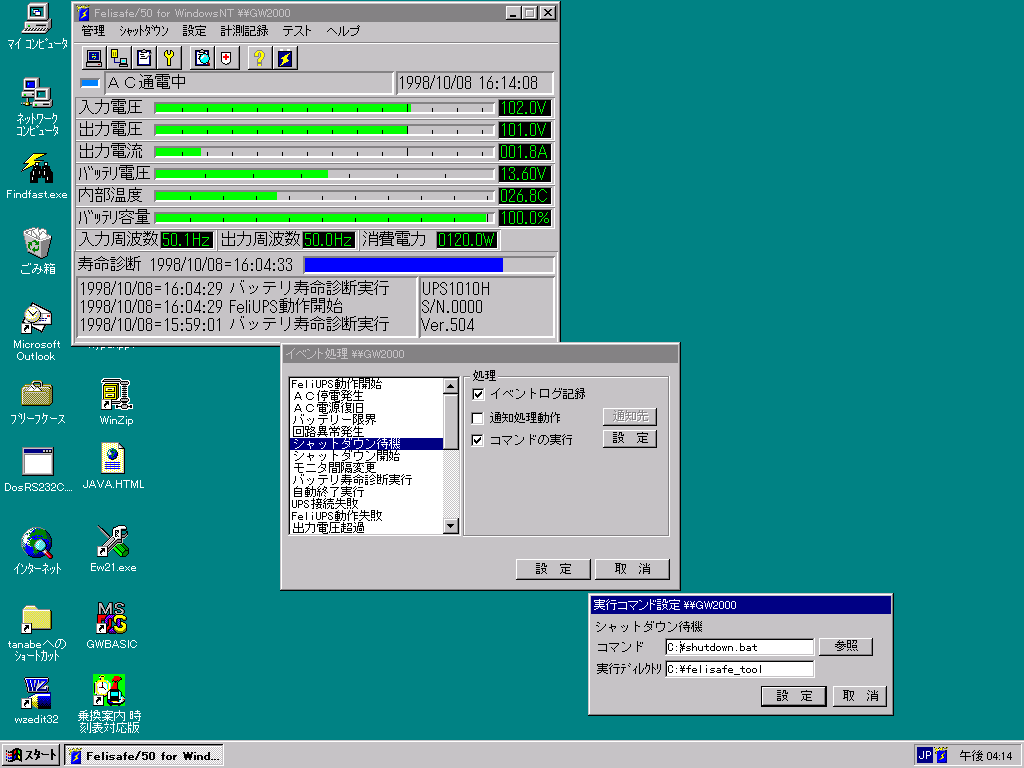

以上のようにFTPコマンドをバッチファイルにすることで、 複数台のUPSの制御も一括で行え、さらにシーケンシャル的なUPSの制御も可能となります。 またUPS監視ソフトを使用し、下図のように各イベントごとの実行ファイルに設定することで、 停電処理によるシャットダウン前に遠隔地のUPSのリモート制御が可能となります。
SOCKET機能 実用例
SOCKETはチャットなどで使用される、リアルタイム性に優れたプロトコルです。 従来シリアルで行っていた通信を、ネットワークケーブル接続で生データのリアルタイム送受信が可能となり、 遠隔地の電源制御を、大きな工事をする必要が無く高速で行うことができるようになりました。 産業機器システム、描画データ転送システム（競技場スクリーン表示）などに活用できます。 MAC OS X フリーソフト、Linuxネットワーク通信フリーソフトにも応用されています。 また、Visual Basic の Socket ライブラリを利用し、GUI 操作ソフトの作成や、 既存アプリケーションへの組込なども可能となります。 下記サンプルプログラムもご参照下さい。
SOCKET設定方法 動作モード設定スイッチを１（ソケットサーバ実行モード）に設定し、 プッシュスイッチを３秒以上押しリセットしてください。 リセット後、変更した設定値が有効となります。 機能 TCP/IPのソケットを用いたアプリケーションプログラムを持つホストに対して、 このソケットを通してSNMP/Webボードと透過的な通信を行います。 接続時にはIPアドレスおよびポート番号（デフォルト：257）を指定します。 ホストとUPSとの間はTCP/IPを意識することなく透過的な通信が実現できます。 サーバの場合コネクションの接続、切断要求は常にホスト側から行います。 サンプルプログラム VB６にて作成しています。Windows対応・自己解凍ファイルになっています。 socket_sample.exe（29KB） ←クリックしてダウンロードし、実行して下さい。 ※VB6ランタイムをご用意下さい。 操作方法 IPアドレスを入力し、接続ボタンを押すと、下記の操作が可能となります。 □ランプテスト・・・UPSのランプがすべて点灯します。 □ブザーテスト・・・UPSのブザーが鳴ります。 □バッテリテスト・・・バッテリテストを開始します。 □起動・・・UPSのAC出力からACが出力されます。（UPSのOPERATIONスイッチはONのままにしてください） □停止・・・UPSのAC出力が停止されます。（UPSのOPERATIONスイッチはONのままにしてください） □ｼｬｯﾄﾀﾞｳﾝ後停止・・・オプション監視ソフトをコンピュータにインストールすることで、コンピュータをシャットダウンした後に、 UPSのAC出力が停止されます。（UPSのOPERATIONスイッチはONのままにしてください）
モデムによるセキュリティ強化
前述したように、色々な方法でネットワーク経由のUPS監視・制御が可能ですが、 WAN構築ではクラッカーの侵入を防ぐことも考慮しなければなりません。 ファイアウオールの強化、高レベルの暗号化などで対応していただくことが必要ですが、 シンプルな構成で安全なのは、下図のモデムによる接続です。
