ラック管理システム
RackMan

後継機種:遠隔計測監視システム2300

RackMan

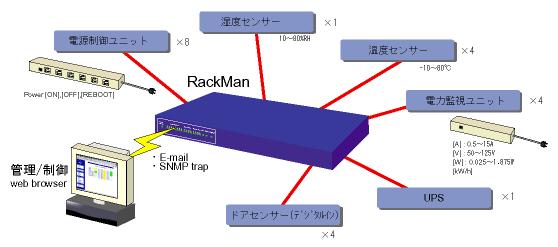

RackMan は、ラック環境の監視・通知・制御機能をすべて備えた
1Uサイズの電源制御・環境監視システムです。
温度・湿度・電流・電圧・電力・電力積算・ドア開閉・UPS状態を監視
また、最大48ヶのコンセントを個別にON/OFF制御できます。
E-Mail、SNMPトラップで管理者に通知、UPS監視ソフト「パワーモニタZ
との組み合わせによるシャットダウン、デジタルアウト制御、
ネットワーク機器の死活状態自動監視・制御など多彩な機能があります。
また、各センサーの異常値検出時に自動的に電源制御などをする
自動制御機能 も備えています。
複数のRackManを統合管理するソフトも標準添付しているので、
ラックグループを一括管理できます。
監視および制御はWEBブラウザ画面から簡単に行えます

電源管理製品クイックリンク
8系統個別制御
死活監視自動リブート
PSS-108/MA 各種センサ接続可能
ラック管理・自動運転
Rack Man
200V・4000VA、100V・1500VA 1U遅延ユニット
停電時自動telnet/SSH2/コンソール送信
UPSS-RDBoxシリーズ
停電時自動telnet/SSH2送信 LAN I/F カード 大容量・特殊形状
遅延ユニット
遅延コンセントBox
クラスタ構成自動運営
電源フェールオーバー
CLUSTER GEAR 停電時自動telnet/
SSH1/SSH2送信
Advanced NW ボード ・
SNMP/Webボード
停電時自動telnet/SSH2送信
汎用インテリジェント管理Box
UPSS-SDB01 電力・温度など
各種計測・集計システム
遠隔計測監視
システム 2300

特長
監視機能監視機能の詳細ページを開きます。
温度、湿度電力(電流・電圧・電力・積算電力)、デジタルイン(ドア開閉他)、UPS状態など、
ラック環境の様々な状態を監視することが出来ます。
異変があった場合は通知、自動制御などの機能と連動させるが出来ます。
制御機能制御機能の詳細ページを開きます。
電源制御ユニットを接続して、最大48個のコンセントを個別/一括で
ON/OFF/REBOOT制御することができます。 その際遅延時間を設定することもできます。
また本体コントローラーには4つのデジタルアウトポートがあるため、
空調機器の自動運転やドアの開閉などを実行することが出来ます。
通知機能通知機能の詳細ページを開きます。
各センサーやUPS、死活監視などの状態を常に監視し、
異常発生時や解除時、状態変化時に設定した送信先に
E-Mail
SNMPトラップ を送信することにより通知することができます。
通知を受信した管理者はWEBブラウザ画面から状態を確認し、
必要に応じて電源やデジタルアウトの制御をすることができるため、
障害発生から復旧までの時間を大幅に短縮することが可能になります。
自動制御機能自動制御機能の詳細ページを開きます。
監視制御通知機能を連動させることが出来ます。
各センサーやUPS、デジタルインポートから異常発生/解除の信号が送られてきた時に
電源オン・オフ制御、サーバシャットダウン、デジタルアウト制御、管理者への通知などを
自動的に実行できます。
死活自動監視・オートリブート機能オートリブート機能の詳細ページを開きます。
最大48台の機器のIPアドレスを登録することにより、
約1分間に1度 ICMP(ping)送信することにより状態を自動監視します。
10回トライしても応答が無い場合には
以下のいずれか、もしくは両方の処理を実行させることが可能です。

@システム管理者に対し e-Mail/SNMPトラップを発信して通知する。
A自動的に対象機器の接続されているアウトレットのリブートを実施する。
(オプションの電源制御ユニットが必要です。)

監視・制御方法監視方法の詳細ページを開きます。
監視・制御などすべての操作・設定はWebブラウザから簡単に行えます。
統合管理機能統合管理機能の詳細ページを開きます。
統合管理ソフトが標準添付されているので、複数のRackMan を一元管理できます。
ログを集計してレポートを作成し、CSV形式で保存できます。
UPSS−Oサービス対応
接続調整・ソフトインストール作業を承ります。お問い合わせ下さい

RackMan 仕様
本体コントローラー (品番:BCRN1002)






ポート名 規格 コネクタ形状 ポート数 最大配線長
イーサネットポート IEEE802.3 10BASE-T MDI RJ45 1ポート 100m(CAT3以上)
コンソールポート   RS232 DB9オス 1ポート
温度監視ポート   RJ45 4ポート
湿度監視ポート   RJ45 1ポート
電力監視ポート   RJ45 4ポート 10m(CAT3以上)
電源制御ポート   RJ45 8ポート 10m(CAT3以上)
デジタル入力ポート フォトカプラ入力(無電圧接点対応)
適合ケーブル:
 単線AWG26(φ0.4mm)〜AWG16(φ1.2mm)
撚線AWG22(φ0.3mu)〜AWG16(φ1.25mu)
ねじなし端子 4ポート 10m
デジタル出力ポート リレー接点出力(ノーマルオープン)
適合ケーブル :
単線AWG26(φ0.4mm)〜AWG16(φ1.2mm)
撚線AWG22(φ0.3mu)〜AWG16(φ1.25mu)
ねじなし端子 4ポート 10m
UPSポート   RS232C DB9オス 1ポート
機 能 名称 概要
LED Power/Status10BASE-T(LINK/ACTIVITY)、温度、湿度、電力監視、電源制御、UPSポートの状態
管理機能 Web・SNMPによる管理、E-mailによる障害通知、コンソールによる初期設定

電源 AC100V 50/60Hz
動作環境 温度:0〜40℃、湿度:20〜80%RH(結露なきこと)
保管環境 温度:-20〜60℃、湿度:5〜90%RH(結露なきこと)


外形寸法 W440×D44×H200(mm) (突起部は除く)
適合規格 情報処理装置等電波障害自主規制協議会(VCCI)クラスAIEEE802.3 10BASE-T
同梱物 統合管理ソフト、ラックマウント用取付金具
電力監視ユニット (品番:BCRN1010) 監視機能監視機能の詳細ページを開きます。
通信 ポート名 コネクタ形状 ポート数
本体コントローラ接続用ポート RJ45 1ポート
電源 名称 概要(測定範囲・精度)
電源送り用ポート 接地2P15A125V抜け止めコンセント
入力電源コード 接地2P15A125Vプラグ付コード(3m)
機 能
電流 0.5〜15A、±2% of reading  ±1% of range
電圧 5〜125V、±2% of reading  ±1% of range
電力 0.025〜1.875kW、±2% of reading ±1% of range(力率0.7%以上)
電力量
  動作・保管環境 本体コントローラーと同一
その他 外形寸法 W44×D60×H300(mm) (突起物は除く) 約 3kg
同梱物 取付金具(管理ユニット取付金具用)
電源制御ユニット (品番:3m:BCRN1020、50cm:BCRN1021)  制御機能制御機能の詳細ページを開きます。
通信 ポート名 コネクタ形状 ポート数
本体コントローラ接続用ポート RJ45 1ポート
電源 名称 概要
電源制御ポート 接地2P10A125V抜け止めコンセント 6ポート
電源送り用ポート 接地2P15A125V抜け止めコンセント
入力電源コード 接地2P15A125Vプラグ付コード(3m)
  動作・保管環境 本体コントローラーと同一
その他 外形寸法 W44×D60×H440(mm) (突起物は除く)
同梱物 取付金具(ラックマウント用、管理ユニット取付金具用)
温度センサー/湿度センサー 監視機能監視機能の詳細ページを開きます。
(品番:
温度 2m:BCRN1030、温度 8m:BCRN1031、湿度2m:BCRN1040)
機 能 名称 概要(測定範囲・精度)
温度センサー -10〜80℃、±3℃
湿度センサー 20〜85%RH、8%RH
  動作・保管環境 本体コントローラーと同一
その他 ケーブル長 温度センサー:2m、8m 湿度センサー:2m
同梱物 マジックテープ

価 格 (暫定)


製品名 型式 標準小売価格
本体コントローラ BCRN1002 \218,000-(税抜) \228,900-(税込)
電力監視ユニット BCRN1010 \68,000-(税抜) \71,400-(税込)
電源制御ユニット BCRN1020 \69,000-(税抜) \72,450-(税込)
温度センサ(ケーブル長2m) BCRN1030 \7,300-(税抜) \7,665-(税込)
湿度センサ(ケーブル長2m) BCRN1040 \20,000-(税抜) \21,000-(税込)


この商品に関するお問い合わせはお問い合わせフォーム
03-5833-4061
までどうぞ。
