温度・湿度監視機能

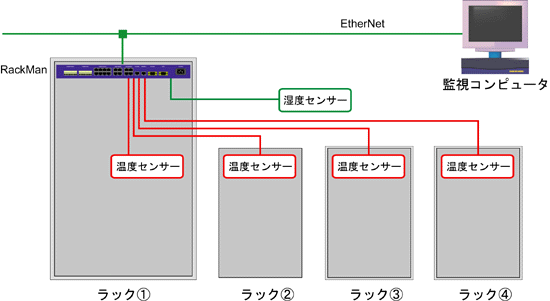

接続イメージ

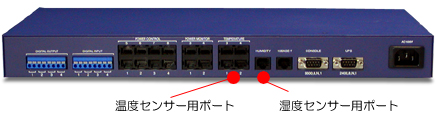

RackMan本体コントローラーは４つの温度センサー用ポートと、湿度センサーポートを１つ装備していますので、１台の本体コントローラーで４台のラックの状態を監視することができます。温度および湿度の上限値/下限値を設定することにより、異常値検出時にE-mail/SNMPトラップで管理者への通知や、電源またはデジタルアウトの自動制御を行うことが可能です。
システム構成例・本体コントローラー---１台　仕様・温度センサー ---４個（オプション）・湿度センサー ---１個（オプション）　仕様

温度センサー	湿度センサー

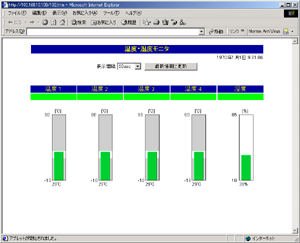

監視画面

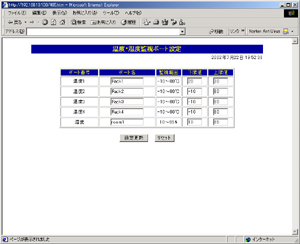

監視画面	設定画面

電力監視機能
RackMan本体コントローラーは４つの電力サンサー用ポートを装備していますので、１台の本体コントローラーで４台のラックの電力（Ａ）、電圧（Ｖ）、電力（Ｗ）、積算電力（Ｗ/Ａｈ）の状態を監視することができます。上限値/下限値を設定することにより、異常値検出時にE-mail/SNMPトラップで管理者への通知や電源またはデジタルアウトの自動制御を行うことが可能です。
システム構成例・本体コントローラー---１台　仕様・電力センサー ---４個（オプション）　仕様・本体コントローラー <==> 電力センサー接続ケーブル ---１本（10BASE-Tケーブルを使用します）

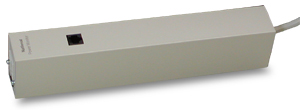

電力センサー

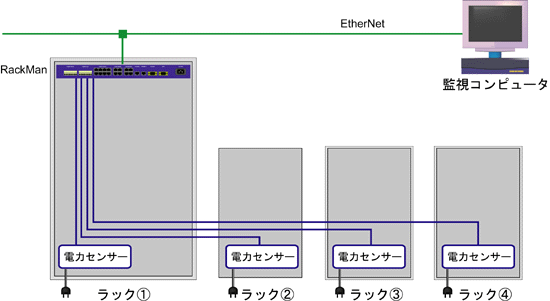

接続イメージ

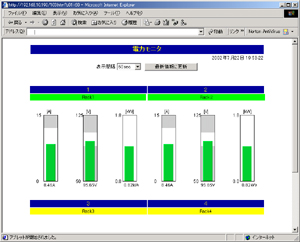

監視画面
監視画面	設定画面

デジタルイン監視機能
RackMan本体コントローラーは４つのデジタルインポートを装備しています。このポートに接点信号対応機器を接続することにより、「ドア開閉」、「機器の運転状態」などを監視することができます。４つのポート全てにドア開閉センサーを接続した場合には、１台の本体コントローラーで４台のラックのドア開閉状態を監視し、開閉時にE-mail/SNMPトラップで管理者への通知することができます。また、自動制御機能を組み合わせることで、ドアが開かれた時にパトライトを点灯させたり、警告音を鳴らすことも可能です。。
システム構成例・本体コントローラー---１台　仕様・ドア開閉センサー ---４個（オプション）

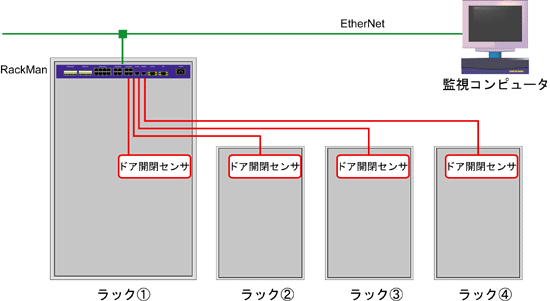

接続イメージ

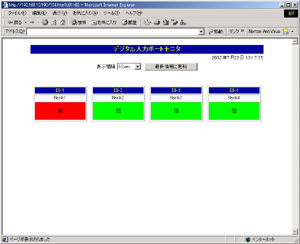

監視画面

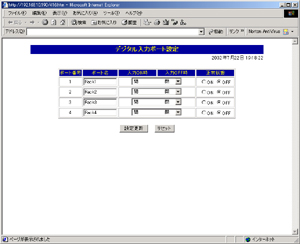

監視画面	設定画面

UPS監視機能

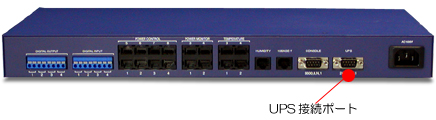

RackMan本体コントローラーはＵＰＳ接続ポートを装備しています。ＵＰＳ（対応機種はお問い合わせ下さい）を接続することにより、「入出力電圧」、「入出力周波数」、「負荷率」監視することが可能です。負荷機器がサーバで、シャットダウンソフト「パワーモニタＺ」がインストールされていれば、停電時にサーバを自動終了させることが可能です。
システム構成例・本体コントローラー---１台　仕様・ＵＰＳ ---１台（オプション）・ＵＰＳ<==>本体コントローラ接続用通信ケーブル---１本（オプション）・シャットダウンソフト「パワーモニタＺ」---１本（オプション）

接続イメージ

監視画面


死活自動監視・オートリブート機能
ラック管理システムは登録された最大４８のＩＰアドレスに対し、ｐｉｎｇ送信することにより機器の死活を監視します。設定した回数ｐｉｎｇ送信しても応答が無い場合には、 E-mail/SNMPトラップで管理者への通知することができます。また電源制御ユニットと組み合わせて、自動的に電源リセットをかけることもできます。

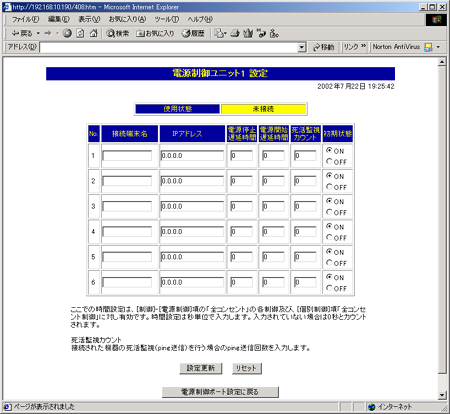

設定画面
