電源分配・コンセント確保を少ないスペースで実現
ラックタイプ分電盤
極限まで省スペースを実現した１Uタイプ分電盤登場
 |
カタログダウンロード |
 |
|---|---|---|
|
S2BoxRM2U（84KB）１U・PDU（960KB） |
||
| ラックマウントタイプ分電盤 トランス／ラック／ラックオプション／熱対策／ラックUPS／その他のオプション |
|||
| 200V出力・2U コンパクトサイズ分電盤 UPSS-S2BoxRM2U |
|||
|
UPSS-S2BoxRM2U は、近年増えつつある200V電源環境に対応した、薄型２Uサイズの分電盤です。 最大18kVA（200V90A）の電力を、コネクタに分配する事が出来ます。 NEMA L6-30 ×３ヶ、L6-20×２ヶに加え、IEC60320-C13（IEC320-C13） を２ヶ装備。 ほとんどのサーバ・ネットワーク機器を接続する事が出来ます。 タップとの組み合わせで、必要なコネクタを増やす事も出来ます。 カタログ（84KB） |
|||
|
こんな用途におすすめです ● UPSS-X、DL9145、DL9320/9350、SYSTEM-M/J、UPSS-HPX など、200VUPSの出力分電盤として ● 発電機の出力分電盤、発電車サービスの仮設分電盤として ● ラックタイプトランス の入力分電盤として |
|||
|
サイズ：480(W)×88(H)×430(D)mm、2U 約5kg 対応ラックレール：UPSS-RM013 |
|||
|
UPSS-S2BoxRM2U
背面図 |
|||
| １・・・入力端子台 22mm2 までのケーブルを接続出来ます。安全仕様の端子台を採用しています。 | |||
|
２・・・IEC60320-C13出力コネクタ ブレーカー４番（10A）で制御されています。 一般的なコンピュータ機器入力に使用出来ます。抜け止め金具附属です。 |
|||
|
３・・・NEMA L6-20出力コネクタ ブレーカー３番（20A）で制御されています。 L6-20 冗長電源機器などを接続出来ます。 |
|||
|
４・・・NEMAL6-30出力コネクタ（冗長） ブレーカー２番（30A）で制御されています。 L6-30 冗長電源機器などを接続出来ます。 |
|||
|
５・・・NEMAL6-30出力コネクタ（単独） ブレーカー１番（30A）で制御されています。 L6-30 単独電源機器の接続や、外付けPDU（分電盤）への入力に利用出来ます。 |
|||
|
こんな用途におすすめです ● UPSS-X、DL9145、DL9320/9350、SYSTEM-M/J、UPSS-HPX など、200VUPSの出力分電盤として ● 発電機の出力分電盤、発電車サービスの仮設分電盤として ● ラックタイプトランス の入力分電盤として |
|||
|
200V出力・1U 超コンパクトサイズ分電盤 １U・PDUシリーズ |
|||
|
１U・PDUシリーズ は、近年増えつつある200V電源環境に対応した、超薄型１Uサイズの分電盤です。 1Uスペースに効率よく電源を収納することができます。 UPSS-6BOXNEMA615R1U NEMA L6-30オス入力、 NEMA 6-15×６ヶ出力タイプ ※抜け止めタイプが登場しました！ UPSS-6BOXIEC-L2-3B1U NEMA L6-30オス入力、 IEC60320-C13 （IEC320-C13） ×６ヶ装備。 ほとんどのサーバ・ネットワーク機器を 接続する事が出来ます。 ６口すべてに抜け止め金具を装備、 10Aブレーカー×３系統を内蔵しています。 UPSS-6BOXNEMAL620R-3B1U 端子台入力、 NEMA L6-20メス ×６ヶ装備。 大容量のUPS（Xシリーズ等）から、ラック毎に電源を 分岐する場合などに最適です。 20Aブレーカー×３系統を内蔵しています。 タップとの組み合わせで、必要なコネクタを増やす事も 出来ます。 １U・PDUカタログ（960KB） 入力プラグ・出力コネクタを各種カスタマイズ可能です |

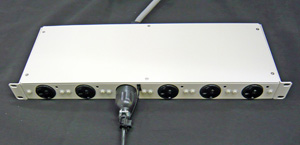

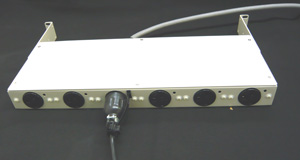

UPSS-6BOXNEMA615R1U・前面 |
||
UPSS-6BOXIEC-L2-3B1U・前面 UPSS-6BOXIEC-L2-3B1U・背面  |
|||
UPSS-6BOXNEMAL620R-3B1U・正面 UPSS-6BOXNEMAL620R-3B1U・背面  |
|||
|

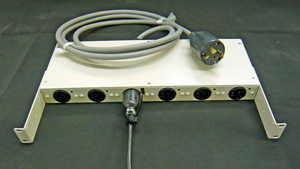

NEMA 6-15・抜け止めタイプ 1U・PDU UPSS-6BoxNEMA615R1U-L-NL630P NEMA 6-15 タイプに抜け止め機構が付きました。 NEMA 6-15 コンセントは平刃型のため、 ロック・抜け防止をすることが出来ませんでしたが、 タイを組み合わせることにより抜け防止を可能にしました。  |

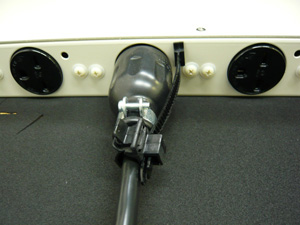

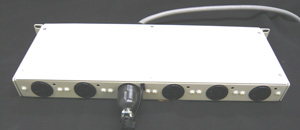

UPSS-6BoxNEMA615R1U-L-NL630P 平刃式のNEMA 6-15を抜け止め対策できるので、 安全性が増しています。 |
||
|
1U・PDU共通機能・4形態のラックマウント位置 ラック金具の取付位置を変えることにより、４パターンの設置方法が可能です。 これにより、様々な状況のラックに対応できます。 |
|||
|
正面コネクタ・奥位置 |
正面コネクタ・前位置 |
||
背面コネクタ・奥位置 |
背面コネクタ・前位置 |
||
|
こんな用途におすすめです ● UPSS-X、DL9145、DL9320/9350、SYSTEM-M/J、UPSS-HPX、SU-RT（5kVA以上）、 SymmetraLXなど、200VUPSの出力分電盤として ● 発電機の出力分電盤、発電車サービスの仮設分電盤として ● ラックタイプトランス の入力分電盤として |
|||
| ※各アウトレットに時間差を付けて起動させたい場合は……UPSS-RD8BoxIEC20Aをご使用下さい。 | |||
| ラック内の電源供給用小型分電盤 3Uのコンパクトサイズでラック内電源供給 UPSS-RDシリーズ 出力系統ごとにブレーカーを内蔵しているため、 大本の分電盤を工事することなく、UPS・機器・ラックを 増設することができます。 電気工事にかかるコスト・時間を削減します。 ●冗長電源構成を簡単に組むことが出来ます。 ●端子台出力タイプUPSの出力側にも 活用できます。 |

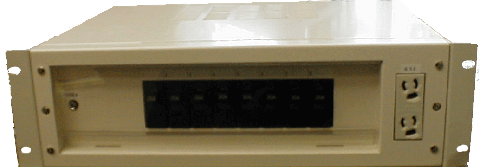

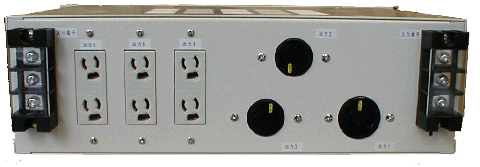

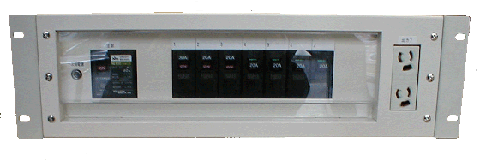

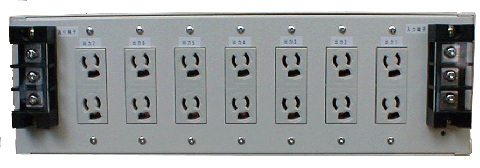

UPSS-RD989-SMC  UPSS-RD989-N6SMC   対応ラックレール：UPSS-RM013 |
||
| コンセント×16口のUPSS-RD989-SMCとNEMA L5-30、L5-20を装備した UPSS-RD989-N6SMCをラインナップしています。 ※詳しくはカタログ（647KB）をご参照下さい。 |
|||
|
据置型分電盤 ラックに収納する必要がない場合、据置／取付型の 分電盤もご用意できます。 より短納期・安価で、様々なコネクタを 必要な回路数取り付けて作成できます。 使用例 ●3kVA 以上の据置UPSの出力として （ラックタイプUPSにも接続可能です） ●冗長電源の入力分岐として ●発電車サービス利用時の仮設盤として 詳しくは お問い合わせ下さい。 |
 |
分電盤の種類 | |
| UPSS-SBoxOUT 出力分岐ボックス ブレーカーを内蔵しており、 各種コネクタを必要な本数取り付けて カスタマイズ製作可能です。 UPSの出力、仮設／常設盤として使用できます。 |
|||
| UPSS-SBoxIN 入力分岐ボックス 冗長電源構成のサーバ／スイッチなどを 使用する際、大容量コンセントが１系統しか 用意できないときに、複数系統に分割します。 接続例：片側をUPSに、片側を機器に直接接続 |
|||
この商品に関するお問い合わせはお問い合わせフォーム、、
03-5833-4061 までどうぞ。
