ラックマウントできるUPSをご紹介
ラックタイプUPS一覧
機能一覧／サイズ一覧（簡易／詳細）

ラックタイプUPS・容量別 サイズ一覧表
UPSに繋ぐ機器の電力容量（kVA＝V×A／1000、kW）をもとに、
対応するUPSのラックサイズをまとめた表です。※サイズは標準バッテリタイプです。
長時間タイプも含めた詳細版はこちら

文字色黒・・・100V入出力タイプ　緑・・・200V入出力タイプ　
ピンク・・・200V入力200V/100V出力タイプ ※ラックタイプトランスとの組み合わせです。
茶色・・・単相３線200/100V入力200V/100V出力タイプ
容量 kVA 5 0.6 1 1.2 1.4 1.5 2 2.4 3 3.5 4 5 7 8 10 10.5 12 14 16
kW 0.35 0.36 0.42 0.7 0.87 0.95 1.05 1.4 1.68 2.1 2.4 2.8 2.8 3.5 4 5.6 5.6 6.4 8 8.4 8.4 11.2 11.2
DL3120 1U 　 1U 　
DL5107 　 1U 　
Hyper Pro 　 2U 2U 　 2U 　 3U
3U
5U		 　 3U
5U		 　
DL9126 　 2U 　 2U 　
DL9125 　 2U 　
DL9127 　 2U
4U		 　
UPSS-A2 　 2U 　 2U 4U 　 4U 　
UPSS-X 　 4U
6U		 　 12U
15U		 　 16U
19U		 　 20U
24U		 　
SU-RT 　 2U 　 3U 　 3U
6U		 　 6U
12U		 6U
12U		 　
Symmetra 　 13U 　 13U/
19U		 　 19U 　 19U

※上記表にないサイズ・容量等のニーズがありましたらお問い合わせ下さい。
ご希望に添った商品をご提供できる場合もございます。
　

ラックタイプUPS・ 機能一覧表　サイズ一覧（簡易／詳細）
アイコンの説明
無償保証１年間無償保証期間１年　無償保証２年間無償保証期間２年　無償保証３年間無償保証期間３年　矩形波出力矩形波出力　矩形波出力正弦波出力
スルーコンセント有りスルーコンセント有り　セグメント／遅延機能搭載セグメント／遅延機能搭載　UL規格取得UL規格取得
120V対応120V対応モデル有り　200V対応200V対応モデル有り　バッテリ増設可能バッテリ増設可能　独自OSに対応独自OS対応
保守バイパス搭載保守バイパス搭載　キャスター付きキャスター付き　液晶ディスプレイ表示液晶ディスプレイ表示
常時商用方式 ラインインタラクティブ方式 常時インバータ給電方式
DL3120-RM
 DL3120-RM
ラック（1U）
無償保証１年間正弦波出力独自OSに対応

1U サイズのコンパクトボディ。
リチウムイオン電池搭載により、
期待寿命8年を実現。

電源管理ソフトウェア・Power-SOLを
無償ダウンロード。
Power-SOL Agent Card との併用に
より、独自ＯＳのシャットダウンにも対応。		 DL5107
 DL5107
横置き、ラック（1U）
無償保証１年間矩形波出力スルーコンセント有り

1U サイズのコンパクトボディ。
据置として、ディスプレイの下に
設置することも可能。
スルーコンセント・サージプロテクタ・
ソフトウェア付き。		 Hyper Proシリーズ
 5kVA/4kW・3Uタイプ登場！
 HyperProシリーズ
縦置き・横置き、ラック（2、3U）

無償保証３年間セグメント／遅延機能搭載200V対応モデル有り（3kVA）UL規格取得モデル有り（3kVA・HPULタイプ）正弦波出力バッテリ増設可能（1kVA：30・60分、1.4kVA：40・80分）保守バイパス標準搭載（3kVA）独自OSに対応

2・3U の薄型サイズ、縦・横・ラックタイプ。
高信頼の常時インバータ方式・
無償保証３年でありながら低コストを実現。
抜け止め式コンセント採用。
0.6〜1.4kVAではセグメント・ディレー制御
機能を搭載しているので、ストレージと
サーバのバックアップにも有用。
SNMP/Webボード・Advanced NW ボード
との併用に より、
独自ＯＳのシャットダウンにも対応。
DL9125/9126シリーズ
 2.4kVA・2Uタイプ登場！
 9125/9126シリーズ
縦置き・横置き、ラック（2U）
無償保証１年間全シリーズUL規格取得正弦波出力全機種110・120V対応セグメント／遅延機能搭載バッテリ増設可能（30、60分）独自OSに対応

1.2〜2.4kVA まで、すべて2U サイズの
高密度UPS。縦・横置きも可能。
サージプロテクタ・セグメント機能、
ソフトウェア付き。
Power-SOL Agent Card との併用に
より、独自ＯＳのシャットダウンにも対応。
　

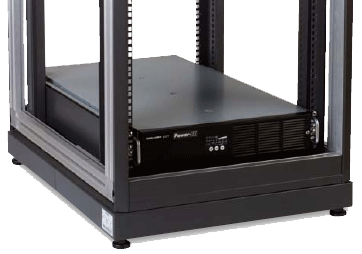

DL9127シリーズ
9127シリーズ
据置、ラック（2、4U）無償保証１年間全シリーズUL規格取得
正弦波出力全機種110・120V対応セグメント／遅延機能搭載バッテリ増設可能（30、60分）保守バイパスユニット別売独自OSに対応

3kVA・2Uの薄型サイズおよび
4U・奥行き484mmのショートサイズ。
据置タイプは別ラインナップ。
セグメント機能、 ソフトウェア付き。

Power-SOL Agent Card との併用に
より、独自ＯＳのシャットダウンにも対応。

 UPSS-A2シリーズ
超長寿命約10年バッテリ

縦置き・横置き、ラック（2、3、4U）
無償保証１年間全機種110・120V対応正弦波出力バッテリ増設可能（据置型：30・60・180分、ラック1kVA・3kVA：30分、1.5kVA：15・30分、2kVA：25分）保守バイパス標準搭載（2kVA、3kVA、5kVA）
キャスター付き（据置型2kVA、3kVA、5kVA）独自OSに対応

2・3・4U サイズ、ラックタイプ。
据置タイプは（1/1.5kVAは共通、
2/3kVAは別ラインナップ。）
超長寿命約１０年バッテリ搭載、
本体期待寿命１０年間の高品質
常時インバータ方式UPS。
LAN I/F カード、T11Aとの 併用により、
独自ＯＳの シャットダウンにも対応。
UPSS-Xシリーズ
FU-X 14kVA超長寿命約10年バッテリ		 無償保証１年間正弦波出力200V対応バッテリ増設可能（据置型：30・60・180分）
保守バイパス標準搭載キャスター付き（据置型）全機種液晶ディスプレイ表示独自OSに対応

据置、ラック（4〜20U）

4・12・16・20U サイズ、ラックタイプ。
据置タイプは別ラインナップ。
3.5ｋVAずつのユニットで並列冗長運転・
負荷増設が可能。
超長寿命約１０年バッテリ搭載、
本体期待寿命１０年間の高品質
常時インバータ方式UPS。
LAN I/F カード、T11Aとの併用により、
独自ＯＳのシャットダウンにも対応。

 SU-RTシリーズ
SmartUPS-RT
縦置き・横置き、ラック（2、3、6U）
無償保証センドバック2年200V対応モデル有り（5、8、10kVA）UL規格取得正弦波出力バッテリ増設可能（最大10モジュール）保守バイパス搭載可能（オプション）

2・3・6U サイズ、縦・横・ラックタイプ。
同クラス最小サイズの
常時インバータ方式UPS。
専用オプショントランスにて200V入力・
100V出力可、バッテリ増設可能。
SymmetraLX
シリーズ
SymmetraLX		 無償保証センドバック2年100/200V対応UL規格取得正弦波出力
バッテリ増設可能（タワー型：61モジュールまで、ラック型：25モジュールまで）全機種保守バイパス標準搭載据置型キャスター付き全機種液晶ディスプレイ表示

据置、ラック（13、19U）

13・19U サイズ、ラックタイプ。
据置タイプは別ラインナップ。
3.5ｋVAずつのユニットで並列冗長運転・
負荷増設・バッテリ増設が可能。
常時インバータ方式UPS。
ラックタイプUPS・ サイズ一覧表　詳細版　機能一覧／サイズ一覧（簡易）
電力容量およびバックアップ時間別に、UPSのサイズ・対応レール・コンセント口数をまとめました。

文字色黒・・・100V入出力タイプ　緑・・・200V入出力タイプ　
ピンク・・・200V入力100V出力タイプ ※ラックタイプトランスとの組み合わせです
茶色・・・単相３線200/100V入力200V/100V出力タイプ
シリーズ名 型番 電力
容量		 バック
アップ
時間		 U数 奥行 重量 対応レール コンセント
口数
DL3120 DL3120-501JW-RM 500VA
/350W		 10分 1U 464
mm		 10kg RAIL-KIT-1UH-EIA ４ヶ
DL3120-102JW-RM 1000VA
/700W		 10分 1U 12kg
DL5107 DL5107-600jRM 600VA
/360W		 4分 1U 365
mm		 11kg - ２ヶ＋
スルー×３ヶ
Hyper Pro UPSS-06HP007
UPSS-06HPF007		 600VA
/420W		 7分 2U 383
mm		 15kg UPSS-RM013 ４ヶ
UPSS-10HP007
UPSS-10HPF007		 1000VA
/700W		 7分 2U 433
mm		 19kg
UPSS-10HP030 30分 4U 45kg UPSS-RM013×２
UPSS-10HP060 60分 6U 71kg UPSS-RM013×３
UPSS-14HP010 1400VA
/950W		 10分 2U 533
mm		 26kg UPSS-RM013
UPSS-14HP040 40分 4U 61kg UPSS-RM013×２
UPSS-14HP080 80分 6U 79kg UPSS-RM013×３
UPSS-30HP007 3000VA
/2100W		 7分 3U 635
mm		 50kg UPSS-RM013 ４ヶ＋端子台
UPSS-30HPX007 NEMA L6-20
×２ヶ＋端子台
UPSS-30HPX007T 5U 85kg UPSS-RM013×２ ８ヶ＋
NEMA L6-20
×２ヶ＋端子台
UPSS-30HP030 30分 6U 110kg ４ヶ＋端子台
UPSS-30HPX030 NEMA L6-20
×２ヶ＋端子台
UPSS-30HPX030T 8U 145kg UPSS-RM013×３ ８ヶ＋
NEMA L6-20
×２ヶ＋端子台
UPSS-50HPX005 5000VA
/4000W		 5分 3U 713
mm		 64kg UPSS-RM013 NEMA L6-20
NEMA L6-30
×各２ヶ
UPSS-50HPX005T 5U 109kg UPSS-RM013×２ ８ヶ＋
NEMA L6-20
NEMA L6-30
×各２ヶ＋端子台
50HPXは28分、45分、65分、85分、105分、125分にバッテリ増設可能です。
増設バッテリ１台追加ごとに3U、UPSS-RM013×1必要
DL9126 DL9126-1200jL 1200VA
/870W		 7分 2U 494
mm		 23kg UPSS-RM013 ６ヶ
＋DL9126-48EBML 30分 4U 53kg UPSS-RM013×２
＋DL9125-48EBML×２ 50分 6U 83kg UPSS-RM013×３
DL91265-1500jL 1500VA
/1050W		 6分 2U 23kg UPSS-RM013
＋DL9126-48EBML 25分 4U 53kg UPSS-RM013×２
＋DL9125-48EBML×２ 50分 6U 83kg UPSS-RM013×３
DL9125 DL9125-2400jL 2400VA
/1680W		 5分 2U 637.5
mm		 38kg UPSS-RM013 ２ヶ＋
NEMA 5-20
×２ヶ＋
NEMAL5-30
×１ヶ
＋DL9125-72EBML 25分 4U 83kg UPSS-RM013×２
＋DL9125-72EBML×２ 50分 6U 83kg UPSS-RM013×３
DL9127 DL9127-3000JL-RML 3000VA
/2400W		 5分 2U 770
mm		 46kg UPSS-RM013 ２ヶ＋端子台
＋DL9127-96EBML-RML 20分 4U 111kg UPSS-RM013×２
＋DL9127-96EBML-RML×２ 40分 6U 176kg UPSS-RM013×３
DL9127-3000JL-RMS 5分 4U 484
mm		 47kg UPSS-RM013×２
＋DL9127-96EBML-RMS 10分 6U 78kg UPSS-RM013×３
＋DL9127-96EBML-RMS×２ 20分 8U 109kg UPSS-RM013×４
＋DL9127-96EBML-RMS×３ 30分 10U 140kg UPSS-RM013×５
＋DL9127-96EBML-RMS×４ 40分 12U 171kg UPSS-RM013×６
UPSS-A2 専用レール　外形図一覧をご参照下さい
UPSS-X UPSS-35X010RM 3500VA
/2800W		 10分 4U 650
mm		 83kg UPSS-RM013×１ 端子台
UPSS-35X010RMT 6U 118kg UPSS-RM013×２ 8ヶ＋端子台
UPSS-70X010RM 7000VA
/5600W		 12U 190kg UPSS-RM013×３ 端子台
UPSS-70X010RMT 15U 240kg UPSS-RM013×４ 8ヶ＋端子台
UPSS-105X010RM 10500VA
/8400W		 16U 271kg UPSS-RM013×４ 端子台
UPSS-105X010RMT 19U 331kg UPSS-RM013×５ 10ヶ＋端子台
UPSS-140X010RM 14000VA
/11200W		 20U 351kg UPSS-RM013×５ 端子台
UPSS-140X010RMT 24U 426kg UPSS-RM013×６ 10ヶ＋
NEMAL5-30
×２ヶ＋端子台
SU-RT SURTA1500XLJ 1500VA
/1050W		 9分 2U 565
mm		 27kg SURTRK×１ ６ヶ

増設バッテリSURTA48XLBJ・１台追加ごとに2U、SURTRK×1必要
SURTA2400XLJ 2400VA
/1680W		 20分 3U 705
mm		 58kg SURTRK2×１ NEMA 5-15R×3ヶ
NEMA 5-20R×2ヶ
NEMA L5-20R×1ヶ

増設バッテリSURTA192XLBJ・１台追加ごとに3U、SURTRK2×1必要
SURT5000XLJ 5000VA
/3500W		 5分 3U 705
mm		 58kg SURTRK2×１ NEMA L6-20R×2ヶ
NEMA L6-30R×2ヶ

増設バッテリSURTA192XLBJ・１台追加ごとに3U、SURTRK2×1必要
トランスユニットSURT004追加で3U、SURTRK2×1必要
SURT8000XLJ 8000VA
/6400W		 6分 6U 728
mm		 111kg SURTRK2×１ NEMA L6-20R×2ヶ
NEMA L6-30R×2ヶ
＋端子台

増設バッテリSURTA192XLBJ・１台追加ごとに3U、SURTRK2×1必要
トランスユニットSURT004・1台ごとに3U、SURTRK2×1必要
SURT10000XLJ 10000VA
/8000W		 4分 6U 728
mm		 111kg SURTRK2×１ NEMA L6-20R×2ヶ
NEMA L6-30R×2ヶ
＋端子台

増設バッテリSURTA192XLBJ・１台追加ごとに3U、SURTRK2×1必要
トランスユニットSURT004・1台ごとに3U、SURTRK2×1必要
Symmetra SYA4K8RMJ 4000VA
/2800W		 7分 13U 739
mm		 119kg

-

 NEMA L5-20R×4ヶ
NEMA L14-30R×2ヶ
SYA8K8RMJ 8000VA
/5600W		 8分 163kg
SYA8K16RMJ 19U 184kg NEMA L5-20R×8ヶ
NEMA L14-30R×4ヶ
SYA12K16RMJ 12000VA
/8400W		 8分 228kg
SYA16K16RMJ 16000VA
/11200W		 8分 272kg
ラックマウント拡張バッテリフレームSYBFXR3RMJ・１台追加ごとに5U

この商品に関するお問い合わせはお問い合わせフォーム、、
03-5833-4061 までどうぞ。
