| 200V対応遅延ユニット UPSS-RD8BoxIEC20A  |
正面

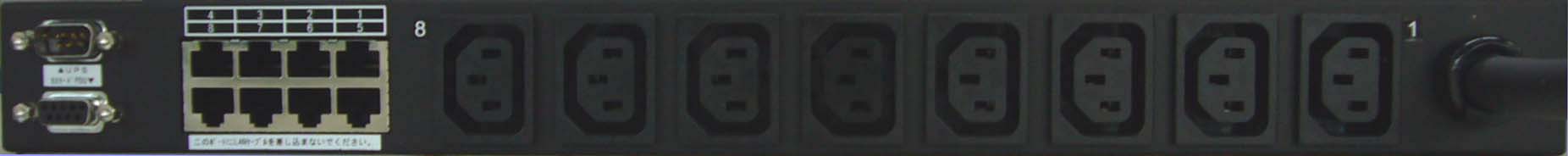

背面

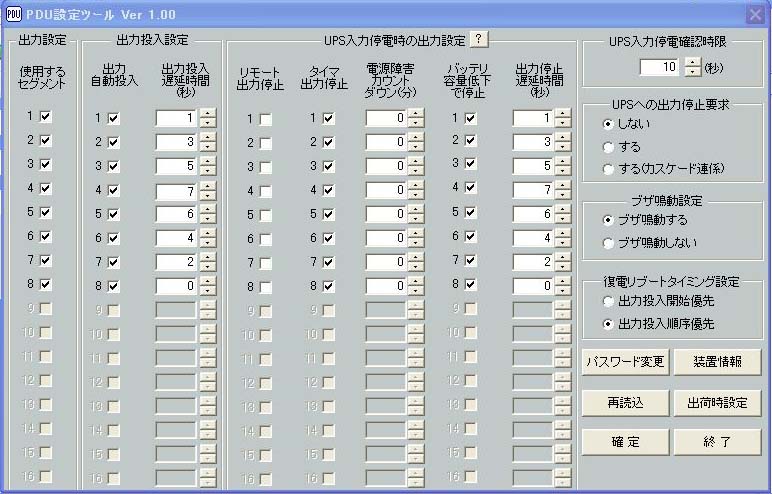

GUI設定ツール画面 |
ダウンロード |
|---|---|
 カタログ（960KB） |
|
| UPSS-RD8BoｘIEC20A は、200V電源環境でディレー制御を実現した 1Uラックマウントタイプの遅延ユニットです。 IEC60320-C13コネクタを8個搭載し、各アウトレット毎に最大32267秒の 遅延時間を設定可能です。設定は添付のソフトウェアで簡単に行うことが出来ます。 ストレージ・サーバ、サーバ・クライアントのようなシステムに効果を発揮します。 １Uサイズで4000VAまでの機器を接続することが出来るので、 効率的な電源管理が可能となります。 また、 電源管理ソフト・Power-SOLとの組み合わせにより、 UPSからの停電信号を受けてサーバ／PCをシャットダウン可能です。 UPSと連携すると、起動だけではなく停止のタイミングも設定可能です。 |
電源管理製品クイックリンク
| ８系統個別制御 死活監視自動リブート |
PSS-108/MA | 各種センサ接続可能 ラック管理・自動運転 |
Rack Man |
| 200V・4000VA対応 １U遅延ユニット |
UPSS-RD8BoxIEC20A | クラスタ構成自動運営 電源フェールオーバー |
CLUSTER GEAR |
| 停電時自動telnet/SSH2送信 | LAN I/F カード | 大容量・特殊形状 遅延ユニット |
遅延コンセントBox |
| 停電時自動telnet/SSH2/ コンソール送信 |
T11A | 停電時自動telnet/ SSH1送信 |
SNMP/Webボード |
| ● | アウトレット個別に時間差（遅延）制御 各アウトレット個別で、出力（起動）遅延時間の設定が可能です。（0〜32267秒） RAIDシステムを含んだ構成や、CLUSTERシステムなどの起動に 順番付けが必要なシステムにも対応が可能です。 また、起動タイミングがずれるため突入電流の軽減にも役立ちます。 |
|---|---|
| ● | UPSとの連携で、出力停止タイミングも設定可能 シリアル／接点接続したUPSからの停止信号を受けて、8ポートのアウトレットを 個別のタイミングで停止できます。 電源断の順番付けが必要なシステムも自動化が可能となります。 WindowsNTに標準でバンドルされている”UPSサービス”に対応した 信号出力を装備したUPSであれば基本的に接続が可能ですので、 既設UPSや、接点信号しかサポートしていない大型UPSとの連携も可能です。 ※DLシリーズ（一部）にはRD8Box標準添付の設定用ケーブルが使用できます。 それ以外のUPS、Windowsサービス用ケーブルは別売オプションとなります。 詳しくはお問い合わせ下さい。 |
| ● | 管理ソフトウェアPower-SOL併用でシャットダウン管理も可能 UPSと接続することにより、停電を検知してコンピュータをシャットダウンさせることが可能です。 添付CD-ROM収録のPower-SOLをインストールすることにより、8台までのサーバ／PCを シャットダウン可能です。 ※RD8Box〜サーバ／PC間のシリアルケーブル（RJ11〜DB9ピン）は別売オプションになります。 |
| ● | カスケード接続可能 UPSS-RD8BoxIEC20Aを3台までカスケード接続させることにより、 1台のUPSから最大24台のサーバ/PCをUPSS-RD8BoxIEC20A経由で シャットダウンさせることが出来ます。 ※カスケード接続用のケーブルは標準添付の設定用ケーブルが使用できます。 |
| ● | １Uサイズで4000VAまで制御可能 200V10Aブレーカー×2系統搭載。1Uサイズで合計4000VAまでの機器を繋ぐことが出来るので、 効率的な電源管理が可能となります。 |
| ● | 前面パネルで負荷率・アラーム表示 A系・B系それぞれの負荷率を25％・50％・75％・100％・オーバーロードでLED表示。 前面から系統ごとの負荷率を確認できます。 PDUの故障、およびシリアル接続したUPSの故障／停電時にアラームも表示されます。 |
| ● | オンサイト保守サービス対応 平日9:00〜18:00 および 24時間365日電話対応、2パターンの年間保守契約に ご加入いただけます（有償保守加入限度：ご購入後8年間）。お問い合わせ下さい。 |
| ● | ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。 |
遅延停止・起動イメージ
| 仕様 | ||||
|---|---|---|---|---|
| 型名 | UPSS-RD8BoxIEC20A | |||
| 出力容量 | 4000VA | |||
| サイズ | 432(W) X 420(D) X 44(H)mm 1U、6.0kg | |||
| 交流入力 | 電圧・周波数 | 単相2線200V （AC170〜250V、周波数：50または60Hz自動認識） | ||
| 入力プラグ | NEMA L6-20P | |||
| 交流出力 | 定格電圧 | 単相2線200V | ||
| コネクタ形状 | IEC60320-C13×８ヶ 8系統個別制御 | |||
| 過電流保護 | 200V10Aブレーカー×２ 4ヶずつ2系統 | |||
| 起動遅延時間 | 0〜32267 秒 | |||
| 定格消費電力 | 30W | |||
| 外部インターフェース | 内容 | 形状 | 数量 | |
| 設定用ポート | RS-232C DB9ピンメス | 1 | ||
| 接点／ シリアル通信用UPSポート | RS-232C DB9ピンオス | 1 | ||
| カスケード用ポート | RS-232C DB9ピンオス | 1 | ||
| シャットダウン信号出力 | RJ45 | 8 | ||
| 使用環境 | 温度0〜40°C 湿度10〜90% (結露無きこと) | |||
| EMC規格 | VCCI クラスA 準拠 | |||
| シャット ダウン |
ソフト名・通信方法 | Power-SOL シリアル通信（ソフトは無償ダウンロード、ケーブル別売） | ||
| 最大管理台数 | 8台、ユニット３台カスケード接続して２４台まで管理可能 | |||
| 対応OS | Windows、Linux 詳しくはPower-SOLのページをご参照下さい | |||
| 添付品 | IEC60320-C13〜C14ケーブル（２ｍ）×8本 CD-ROM（ 設定ソフト・Power-SOL・マニュアル収録） 取扱説明書 設定用シリアルケーブル（PDU-PDUカスケード接続にも使用可能） |
|||
| 前面LED表示 | 負荷率表示、故障アラーム、アウトレット状態表示 | |||
| 前面ボタンによる操作 | 一括オン・オフ、ブザ停止、表示モード切替 | |||
※UPS接続用の通信ケーブルは、接続するUPSにより異なります。詳しくはお問い合わせ下さい。
この商品に関するお問い合わせはお問い合わせフォーム、、
または 03-5833-4061 までどうぞ。
