バックアップ機能付スイッチング電源　eBPシリーズ

関連リンク：
カタログ	ダウンロード

関連リンク：

カタログ

バックアップ機能付スイッチング電源 eBP シリーズ	カタログダウンロード
（281KB）

バックアップ機能付スイッチング電源
eBP シリーズ

カタログダウンロード

ラインナップ

製品型名

出力電圧／電流

バックアップ時間

eBP05-20

5.0V / 4.0A

60分以上

eBP12-18

12.0V / 1.5A

eBP05-10

5.0V / 2.0A

20分以上

eBP12-10

12.0V / 0.9A

●	コンパクト・静音設計ファンレスでコンパクトサイズ。電源基盤寸法：W137.5×D95.0×H32.5mm 組み込みに対応した設計です。
●	無償保証期間１年間１年間センドバック無償保証（バッテリ除く、センドバック保守）
●	無瞬断切替・電圧安定化バッテリ運転に無瞬断で切り替えます。また、出力定格±3％の電圧安定化を実現します。
●	環境にやさしいニッケル水素電池使用ニッケル水素電池を使用することにより省スペース・長時間バックアップ・環境負荷軽減を実現しました。
●	温度変化の激しい環境でも使用可能 -5 ～＋60℃で動作可能です。
●	長時間バックアップニッケル水素電池搭載により、20分以上（-10）、60分以上（-18、-20）のバックアップが可能です。→バックアップ時間グラフ
●	外部信号によるリモートコントロールが可能外部信号によるリモートコントロール・信号出力による通知などが可能です。

●

コンパクト・静音設計
ファンレスでコンパクトサイズ。電源基盤寸法：W137.5×D95.0×H32.5mm
組み込みに対応した設計です。

●

無償保証期間１年間
１年間センドバック無償保証（バッテリ除く、センドバック保守）

●

無瞬断切替・電圧安定化
バッテリ運転に無瞬断で切り替えます。
また、出力定格±3％の電圧安定化を実現します。

●

環境にやさしいニッケル水素電池使用
ニッケル水素電池を使用することにより省スペース・長時間バックアップ・
環境負荷軽減を実現しました。

●

温度変化の激しい環境でも使用可能
-5 ～＋60℃で動作可能です。

●

長時間バックアップ
ニッケル水素電池搭載により、20分以上（-10）、60分以上（-18、-20）の

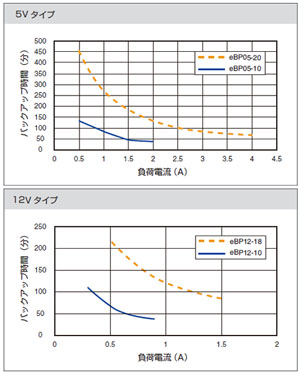

バックアップが可能です。→バックアップ時間グラフ

●

外部信号によるリモートコントロールが可能
外部信号によるリモートコントロール・信号出力による通知などが可能です。

	型名		eBP05-20	eBP12-18	eBP05-10	eBP12-10
入力	定格電圧		AC100V
	電圧範囲		AC 85V ～ 115V
	突入電流		42Ao-p（コールドスタート時、定格入出力時）
	容量		35W 以下（定格入出力時）
出力	定格電圧（電圧安定度）		+5V（±3％）	+12V（±3％）	+5V（±3％）	+12V（±3％）
	定格電流		4.0A	1.5A	2.0A	0.9A
	リップルノイズ		100mVp-p
	停電切替時間		無瞬断
バッテリ	電池パックタイプ		ニッケル水素電池12 本（1900mAh　14.4V）		ニッケル水素電池4本（1900mAh　4.8V）
	寿命		2 年（放電終止までの停電発生3.5 回／年、6 分程度の停電発生12 回／年）
	停電補償時間（初期値：25℃時）		60 分以上		20 分以上
	充電回復時間		16 時間（最大）
環境	動作温度		-5 ～＋60℃
環境	動作湿度		10　～　90％（結露なきこと）
外部信号	制御信号		リモートコントロール、シャットダウンコントロール／リブート
外部信号	出力信号		DC 出力、停電、バッテリ運転中、電池充電中、バッテリ限界予告、バッテリ温度異常、バッテリ異常、充電器異常
機構	外形寸法（W×H×D）mm	電源基板	137.5×32.5×95.0
	外形寸法（W×H×D）mm	電池パック	36.0×36.0×154.0		36.0×36.0×55.0
	重量	電源基板	約180g
	重量	電池パック	約440g		約150g
