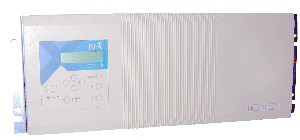

| 期待寿命10年・冗長運転、増設可能・自動運転対応 UPSS-X シリーズ             |
カタログダウンロード |
|---|---|
 （214KB） |
|
| 取説・図面は こちら |
| UPSS-X シリーズは、
常時インバータ方式で 超長寿命（約１０年）バッテリ、、１０年寿命ファン・電解コンデンサなど 高信頼の部品を採用した200V対応小型UPSです。 さらに3.5kVAのユニットを集約することにより、 容量の増設や冗長運転を可能とし、 導入コストの低減と高い信頼性を実現しています。 さらにオプションの LAN I/F カードにより、ソフトを インストールすることなくシャットダウン・スケジュール運転が 可能になり、独自OSサーバや非サーバ機器のバックアップに 威力を発揮します。 |
| このような機器のバックアップにオススメ PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、 モニタ、一般機器、ＦＡ、ディスクシステム、 独自OSサーバ、 アプライアンスサーバ、ブレードサーバ、その他 |
| ラインナップ | |
|---|---|
| 据置タイプ | 3.5、7、10.5、14kVA |
| ラックタイプ | 3.5、7、10.5、14kVA |
 特長 |
|
| ● | 豊富なラインナップ 3.5〜14kVA、据置型とラックタイプをご用意しています。 入出力100/200Vに柔軟に対応可能です。 |
|---|---|
| ● | 大容量ラックマウントタイプUPS ラックマウント方式としては最大クラスの、 3.5kVA（4U）〜14kVA（20U）まで対応しています。 |
| ● | 常時インバータ方式採用 オンライン方式で安定した電源を供給、自動／手動バイパス機能装備で高信頼です。 |
| ● | ホットスワップメンテナンス 全機種メンテナンスバイパス搭載。ダウンタイム無しにメンテナンスができます。 インバータおよびバッテリはモジュール化されており、 前面からホットスワップ交換が可能。保守作業が容易です。 |
| ● | 並列冗長運転・容量増設可能 3.5kVAずつのユニットに分かれており、 バックアップする機器の増加に合わせてユニットを追加できるので、 初期投資・追加コストを抑えることができます。 各ユニットは共通制御部をもたない完全個別制御。 ユニット１台を予備機として並列冗長運転方式（Ｎ＋１）で使用することができ、 非常に高信頼のシステムを実現します。 |
| ● | 超長寿命バッテリ・部品搭載 超長寿命（約10年）バッテリを全シリーズに搭載。長時間タイプもそろえています。 またファン・電解コンデンサも１０年寿命タイプを搭載。 有償オンサイト保守サービスにご購入後10年間加入できます。 |
| ● | インテリジェントバッテリ寿命判定機能 自動／手動でバッテリ寿命を診断します。ソフト SANUPS SOFTWARE、 LAN I/F カードとの連携によりバッテリ余命の診断も可能です。 |
| ● | 判りやすいユーザーインターフェース 日本語表示のLCD採用。イベント・アラーム・計測値などの表示が可能です。 またオプションのLAN I/F カードを組み込むと、Webブラウザ経由で 詳細な状態表示・ログ表示ができます。 |
| ● | 自動運転・ソフト不要のシャットダウン機能 オプションのLAN I/F カードを組み込むと、自動運転・スケジュール運転、 メール・トラップ通知、シャットダウンコマンド送信など、通常UPS管理ソフトを 併用しなければならない高度な管理がUPS単体でできます。 これにより、独自OSサーバやネットワーク機器など、ソフトがインストールできない 機器の管理に威力を発揮します。 Windowsサーバにはソフト・SANUPS SOFTWARE が使用できます。 上記複雑なソリューションも、UPSS-Oサービス、UPSS-Vサービス により サポートおよび設定作業 をお引き受けいたします。 |
| ● | ＵＰＳＳ−基本サービス 付きです。 |
| ● | NEMA規格・IEC規格など各種コネクタ対応 各種出力コネクタや分岐ボックスを取付可能です。 ※代表的なコネクタ一覧（160KB） ラックタイプトランスやラックタイプ分電盤 と組み合わせる事も出来ます。 ストレージ・サーバ構成など、接続機器を順番に起動させたい場合は、 UPSS-RD8BoxIEC20Aとの組み合わせで実現可能です。 詳しくはお問い合わせ下さい。 |
| ● | ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。 |
| 仕 様 | |||||
|---|---|---|---|---|---|
| 型名 |
据置型 入出力電圧仕様により S2の部分が W2、W1になります。 |
UPSS-35XS2-010 UPSS-35XS2-025 UPSS-35XS2-060 UPSS-35XS2-180 |
UPSS-70XS2-010 UPSS-70XS2-025 UPSS-70XS2-060 UPSS-70XS2-180 |
UPSS-105XS2-010 UPSS-105XS2-025 UPSS-105XS2-060 UPSS-105XS2-180 |
UPSS-140XS2-010 UPSS-140XS2-025 UPSS-140XS2-060 UPSS-140XS2-180 |
| ラックマウントタイプ | UPSS-35X010-RM | UPSS-70X010-RM | UPSS-105X010-RM | UPSS-140X010-RM | |
| 〃 LAN I/F カード付 | UPSS-35X010-RM-NB4 | UPSS-70X010-RM-NB4 | UPSS-105X010-RM-NB4 | UPSS-140X010-RM-NB4 | |
| 対応ラックレール※C | UPSS-RM015 | UPSS-RM015×３ | UPSS-RM015×４ | UPSS-RM015×５ | |
| 【方式】 | |||||
| 出力容量 （）内は60分以上の場合 |
3500VA/2800W （2600W） |
7000VA/5600W （5300W） |
10500VA/8400W （7900W） |
14000VA/11200W （10500W） |
|
| 給電方式 | 常時インバータ給電方式 | ||||
| 冷却方式 | 強制空冷 | ||||
| 停電切替時間 | 無瞬断 | ||||
| 【交流入力】 | |||||
| 入力プラグ形状 ※A | NEMA L6-20P／L6-30P | M８ ６P 端子台 | |||
| 電圧・変動範囲 | 200V±15％ （W1の場合：100V±12％） | ||||
| 周波数・変動範囲 | 50/60Hz±５％ | ||||
| 力率 | 0.97以上 | ||||
| 漏洩電流 | ３mA以下 | ６mA以下 | ９mA以下 | １２mA以下 | |
| 【交流出力】 | |||||
| 出力コンセント ※A | M５ ６P 端子台 | M８ ６P 端子台 | |||
| 定格電圧・精度 | 200Ｖ±５％ （W2、W1の場合：200V100V±５％、100V±６％） | ||||
| 周波数・精度 | 50/60Hz±1％（商用同期時） ±0.5％（自走発振時） | ||||
| 電圧波形・歪率 | 正弦波 ±３％以内（抵抗負荷時） ±７％以内（ノンリニア負荷時） | ||||
| 瞬時電圧変動 | ±５％以内（0％ ←→ 100％ 負荷急変時、出力切替時、停電 ←→ 復電時、入力電圧±10％急変時） | ||||
| 整定時間 | １サイクル以下 | ||||
| 過負荷耐量 （インバータ） |
標準仕様：105〜110%・1分間、120%以上・瞬時 |
||||
| 過負荷耐量 （バイパス） |
標準仕様：200〜210%・30秒間、800%以上・２サイクル |
||||
| 過電流対策 | 約110〜120%以上にてバイパス回路へ無瞬断自動切換（オートリターン機能付） | ||||
| 定格負荷力率（遅れ） | 0.8 【長時間タイプ： 0.75】 | ||||
| 【バッテリ】 | |||||
| 種類 | 超長寿命小型シール鉛蓄電池（長時間タイプは長寿命【５年】もあり） | ||||
| 停電補償時間 （初期値、 定格負荷時）※B |
（010、010RM）：10分 （025）：25分 （060）：60分 （180）：180分 | ||||
| 【その他】 | |||||
| 外部出力信号 | 無電圧接点、RS232C、LAN I/F（オプション） | ||||
| 発生熱量 kW(kcal/h) | 0.57（490） | 1.14（980） | 1.71（1470） | 2.28（1960） | |
| 騒音 | 45dB以下 | 50dB以下 | 55dB以下 | ||
| 拡張ボードスロット | １口 | ||||
| 動作環境 | 周囲温度：０〜４０℃、相対湿度：３０〜９０％（結露しないこと） | ||||
※A ３．５VAタイプの入力を端子台（M5）にしたり、全機種入出力コネクタを変更することが出来ます。
こちらをご参照ください。
※B バックアップ時間は負荷機器の容量によって異なります。※C ラックによって取り付けられない場合があります。
カタログ・取扱説明書ダウンロード
3.5kVA（据置型）取説（2110KB) 7〜14kVA（XS2タイプ）取説（2450KB）
7〜14kVA(W2タイプ＝200/100V出力）取説（2540KB）
この商品に関するお問い合わせはお問い合わせフォーム、、
03-5833-4061 までどうぞ。
