３Way・高性能・コストパフォーマンス抜群 Hyper Pro シリーズ	カタログダウンロード
	（437KB）

３kVA、５kVAタイプの詳細はこちら

Hyper Pro シリーズは、 コンパクトな収納性、セグメント制御などの多彩な機能、 常時インバータ方式・３年無償保証の高信頼性と 低価格を実現した、汎用性の高い小型UPSです。 1.4kVA まで：２Ｕ、３kVA・５kVA：３Ｕのコンパクト設計。 オフィスの基幹サーバ・ネットワークを少ない投資・スペースで 安全確実に保護することができます。 また、1kVA以上は長時間バッテリを増設することにより、 長時間のバックアップにも対応可能です。 新発売・５kVAタイプは、5000VA/4000W で３Ｕと 最高クラスのスペース効率を実現しました。 大型サーバ・スイッチや多数のバックアップに威力を発揮します。 　600VA/1000VAに高／低温対応タイプ（HPFシリーズ）が出来ました。 −10 ℃から＋55 ℃の使用環境温度に耐えるので、今まで設置できなかった 空調設備のない工場や施設・冷蔵倉庫など、温度環境の厳しい場所でも 安定した電源環境をご提供できます。

このような機器のバックアップにオススメ PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、 独自OSサーバ、アプライアンスサーバ、ブレードサーバ、 モニタ、一般機器、ＦＡ、組込装置、ATM、ディスクシステム、その他

ラインナップ
100Ｖタイプ	0.6、1、1.4、3kVA
200Vタイプ	3kVA、5kVA
高・低温対応タイプ	0.6、1kVA

特長

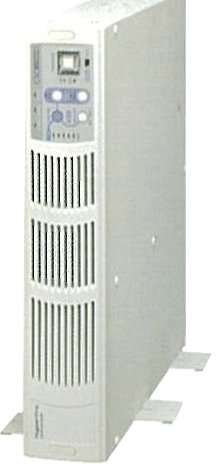

	●	縦・横・ラックマウント兼用タイプ １台で３通りの置き方ができます。
	●	豊富なラインナップ 0.6〜5kVA、200V対応タイプ、長時間対応タイプもあります。 1kVA：30分、60分　1.4kVA：40分、80分　3kVA：30分 5kVA：28分、45分、65分、85分、105分、125分　※３
	●	薄型ラックマウントタイプ 1.4kVAまでは２U、３kVA、５kVAは３U。ラックスペースを取らずコンパクト・軽量です。
	●	常時インバータ方式採用 オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。
	●	無償保証期間３年間 無償保証期間は安心の３年間（バッテリ除く、センドバック保守） 平日／ ２４時間対応の有償オンサイト保守サービスもございます。
	●	ロック式コンセント標準採用 ＵＰＳを使用していても、コンセントが抜けてしまっては意味がありません。 HyperProシリーズは、抜け止め式のコンセントを標準搭載しています。 また入力コード固定用金具も添付。 （1.4kVAまで。3kVAは端子取付・5kVAは本体にケーブル内蔵のため固定済） 人為ミスを防ぐ、万全の安全対策がなされています。
	●	出力セグメント機構搭載 ２系統の出力コンセントを、それぞれ別のＵＰＳのように制御できます。 リモートから任意の負荷機器だけをオン・オフ制御することが可能です。 オン・オフに時間差を付けて、ストレージとサーバの同時バックアップにも活用できます。 ３kVA、５kVAはPSS-108/MA、T11A、UPSS-RD8BoxIEC20A等との併用で ディレー制御が可能です。
	●	ホットスワップメンテナンス（３kVA、５kVA） 1.4kVAタイプは電源を落とさずにバッテリユニットの交換が可能。 ３、５kVAタイプは電源を落とさずにバッテリおよびインバータユニットの交換が可能。 ダウンタイム無しにメンテナンスができます。
	●	１ボタンシャットダウン 前面のオペレーションスイッチを操作することにより、セグメントごとのオン・オフ、 ソフトを起動しなくてもBPSPOCと連動してシャットダウンまでの制御が出来ます。
	●	ワイドレンジ入力対応 100Vタイプ（600VA〜3kVA） が80〜132V、200Vタイプ （3kVA、5kVA）が 160〜240Vと、 幅広い入力電圧に対応し、インバータ運転で整流します。 電圧変動の激しい環境下でもバッテリ運転への移行が少ないため、 バッテリ寿命を最大限引き出します。
	●	長寿命バッテリ 長寿命（５年）バッテリを全シリーズに搭載。長時間タイプもそろえています。 また、高・低温対応タイプは7年寿命のバッテリを搭載しております。
	●	インテリジェントバッテリ寿命判定機能 自動／手動でバッテリ寿命を診断します。ソフト BPSPOC との連携により バッテリ余命の診断も可能です。
	●	高・低温対応タイプ 600VA・1000VAに-10℃〜55℃対応の高・低温タイプ（HPFシリーズ）が リリースされました。空調がない／冷蔵倉庫内などの厳しい環境下でも ご使用いただけます。 バッテリも7年寿命タイプを搭載し、メンテナンス負担を大幅に軽減します。 ※高温環境下ではバッテリ寿命が短くなりますのでご注意ください。 詳細は寿命一覧表をご参照下さい。
	●	充実のオプション類 多機能ＵＰＳ監視ソフトウェア BPSPOC、 通信ポートを増やすRS232C 1Pボードなど。
	●	独自OS対応・ソフトレス自律運転可能 SNMP Webボードと併用する事により、UPSにインテリジェント機能を持たせ サーバ・ソフトウェア不要で自動運転制御が出来ます。 また、telnet/SSH 対応のOSであればOSを問わずシャットダウン出来ます。
	●	優れたコストパフォーマンス 0.6kVA \90,300、1kVA \103,950 と、常時インバータ・ラックマウントＵＰＳとして 驚異的なプライスを実現。少ない投資で信頼性の高い電源環境を得られます。
	●	ＵＰＳＳ−基本サービス 付きです。
	●	NEMA規格 ・IEC規格など各種コネクタ対応 3kVAタイプは各種出力コネクタや分岐ボックスを取付可能です。 ※代表的なコネクタ一覧（160KB） ラックタイプトランスやラックタイプ分電盤 と組み合わせる事も出来ます。 詳しくはお問い合わせ下さい。
	●	ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。

仕　　様
型名	UPSS-06HP007 UPSS-06HPF007	UPSS-10HP007 UPSS-10HP030 UPSS-10HP060 UPSS-10HPF007	UPSS-14HP010 UPSS-14HP040 UPSS-14HP080	UPSS-30HP007 UPSS-30HPUL007 UPSS-30HP030 UPSS-30HPUL030	UPSS-30HPX007 UPSS-30HPXUL007 UPSS-30HPX030 UPSS-30HPXUL030	UPSS-50HPX005 UPSS-50HPX028 UPSS-50HPX045 UPSS-50HPX065 UPSS-50HPX085 UPSS-50HPX105 UPSS-50HPX125
SNMP/Webボード 付 型名	UPSS-06HP007N UPSS-06HPF007N	UPSS-10HP007N UPSS-10HP030N UPSS-10HP060N UPSS-10HPF007N	UPSS-14HP010N UPSS-14HP040N UPSS-14HP080N	UPSS-30HP007N UPSS-30HPUL007N UPSS-30HP030N UPSS-30HPUL030N	UPSS-30HPX007N UPSS-30HPXUL007N UPSS-30HPX030N UPSS-30HPXUL030N	UPSS-50HPX005N UPSS-50HPX028N UPSS-50HPX045N UPSS-50HPX065N UPSS-50HPX085N UPSS-50HPX105N UPSS-50HPX125N
【寸法・質量】
W×H×D mm （ラック金具取付時は W＝482.6mm） ※１	420×84×383	（007）：420×84×433　 （030）：420×168×433 （060）：420×252×433	（010）：420×84×573　 （040）：420×168×573 （080）：420×252×573	（007）：434×130×635 （030）：434×260×635		（005）：434×130×713 （028）：434×260×713 （045）：434×390×713 （065）：434×520×713 （085）：434×650×713 （105）：434×780×713 （125）：434×910×713
ラックサイズ ※１	2U	（007）：2U （030）：4U （060）：6U	（010）：2U （040）：4U （080）：6U	（007）：3U （030）：6U		（005）：3U （028）：6U （045）：9U （065）：12U （085）：15U （105）：18U （125）：21U
ユニット（筐体）数 （ラックレール 　必要本数）	1	（007）：1 （030）：2 （060）：3	（010）：1 （040）：2 （080）：3	（007）：1 （030）：2		（005）：1 （028）：2 （045）：3 （065）：4 （085）：5 （105）：6 （125）：7
対応ラックレール	UPSS-RM013 ×ユニット数 （ラックによっては取り付けられないことがあります）
質量 ※１	15kg	（007）：19kg （030）：45kg （060）：71kg	（010）：26kg （040）：61kg （080）：96kg	（007）：50kg （030）：110kg		（005）：64kg （028）：154kg （045）：244kg （065）：334kg （085）：424kg （105）：514kg （125）：604kg
【方式】
出力容量	600VA/420W	1000VA/700W	1400VA/950W	3000VA/2100W		5000VA/4000W
力率	0.7					0.8
給電方式	常時インバータ給電方式
冷却方式	強制空冷
停電切替時間	無瞬断
【交流入力】
入力プラグ形状　※２	単相２線アース付き　NEMA 5-15 オス			単相２線アース付き NEMA L5-30オス	単相２線アース付き NEMA L6-20オス	単相２線アース付き NEMA L6-30オス
電圧・変動範囲	80〜132V、ただし起動時 85〜132V				160〜264V、ただし起動時 170〜264V
周波数・変動範囲	50/60Hz±５％
最大入力電流	6.5A	10.5A	15A	34A	17A	32A
効率	85％以上					93％以上
【交流出力】
出力コンセント　※２	単相２線アース付き NEMA 5-15 抜け止め式×４ヶ			単相２線アース付き NEMA 5-15抜け止め式 ×４ヶ＋端子台 (UL)NEMA 5-15×４ヶ ＋NEMA L5-30×１ヶ	NEMA L6-20×2ヶ ＋端子台	NEMA L6-20×2ヶ ＋ NEMA L6-30×2ヶ
セグメント制御	２口制御あり・２口制御無し・２口各々リレー制御出力			なし-PSS、T11A等併用	なし-UPSS-RD8BoxIEC20A等併用
定格電圧・精度	100Ｖ±３％			100V±３％ ※受注対応 108,120V	200V±３％ ※受注対応 208,220,240V±３％
周波数・精度	50/60Hz±0.1％
電圧波形・歪率	正弦波
電圧波形歪率 （整流器／抵抗）	±４％以内／ ±２％以内	±５％以内／±２％以内	±６％以内／ ±２％以内	±４％以内／ ±２％以内		±５％以内／ ±３％以内
過負荷耐量	110％（１分間）
【バッテリ】
種類	長寿命小型シール鉛蓄電池（高・低温対応タイプは超長寿命タイプ搭載）
停電補償時間 （初期値、定格負荷時） ※３	７分	（007）：７分 （030）：30分 （060）：60分	（010）：10分 （040）：40分 （080）：80分	（007）：７分 （030）：30分		（005）：５分 （028）：28分 （045）：45分 （065）：65分 （085）：85分 （105）：105分 （125）：125分
充電回復時間 （100%負荷放電後、 90%回復まで）	８時間	（007）：８時間	（010）：８時間	（007）：８時間		（005）：８時間
【その他】
外部出力信号	無電圧接点、RS232C
発熱量	340kJ/h	500kJ/h	700kJ/h	1300kJ/h		1200kJ/h
騒音	32.5dB以下	34.0dB以下	40.0dB以下	45.0dB以下		52.0dB以下
拡張ボードスロット	１口
設置形態	縦・横・ラック兼用　EIA規格 19インチラック対応
動作環境	（HP)：周囲温度：０〜４０℃、相対湿度：１０〜９０％（結露しないこと） （HPF)：周囲温度：-１０〜５５℃、相対湿度：１０〜９０％（結露しないこと） ※HPFの保存温度は-１５〜５５℃になります。
標準タイプ 標準小売価格 （上段・税抜 　下段・税込） 06・10・14HPは 2009年4月1日より 価格改訂となります。 SNMP/Webボード付き タイプは別途 お問い合わせ下さい。	（HP)：\86,000 （HPF)：\158,000	（007）：\99,000 （030）：\188,000 （060）：\277,000 （HPF)：\208,000	（010）：\160,000 （040）：\265,000 （080）：\370,000	（HP007）：\414,000（HPUL007）：\433,000 （HP030）：\664,000 （HPUL030）：\683,000	（HPX007）：\414,000（HPXUL007）：\433,000 （HPX030）：\664,000 （HPXUL030）：\683,000	（005）：\745,000 （028）：\1,145,000 （045）：\1,545,000 （065）：\1,945,000 （085）：\2,345,000 （105）：\2,745,000 （125）：\3,145,000
	↓2009年4月1日以降の標準小売価格（HPFは変更無しです）
	（HP)：\106,000	（007）：\129,000 （030）：\218,000 （060）：\307,000	（010）：\180,000 （040）：\285,000 （080）：\390,000
	税　込　価　格
	（HP)：\90,300 （HPF)：\165,900	（007）：\103,950 （030）：\197,400 （060）：\290,850 （HPF)：\218,400	（010）：\168,000 （040）：\278,250 （080）：\388,500	（HP007）：\434,700（HPUL007）：\454,650 （HP030）：\697,200 （HPUL030）：\717,150	（HPX007）：\434,700（HPXUL007）：\454,650 （HPX030）：\697,200 （HPXUL030）：\717,150	（005）：\782,250 （028）：\1,202,250 （045）：\1,622,250 （065）：\2,042,250 （085）：\2,462,250 （105）：\2,882,250 （125）：\3,302,250
	↓2009年4月1日以降の標準小売価格（HPFは変更無しです）
	（HP)：\111,300	（007）：\135,450 （030）：\228,900 （060）：\322,350	（010）：\189,000 （040）：\299,250 （080）：\409,500

※１　複数ユニットの機種の場合、合計の数値で表示しています。

※２　３kVAタイプの入出力コネクタは変更することが出来ます。お問い合わせください。
※３　バックアップ時間は負荷機器の容量によって異なります。バックアップ時間一覧表
　　　UPSS-50HPX105（N)、UPSS-50HPX125（N）はバッテリの容量が4800Ah・セルを超えますので、
　　　火災予防条例により所轄消防署への届出が必要となります。

バッテリ寿命一覧表 ※参考値になります。バッテリ運転を頻繁に行うなどの場合は、寿命が短くなります
　

使用環境温度	HyperPro F シリーズ（高・低温タイプ）		Hyperシリーズ（標準タイプ）
	期待寿命	バッテリ交換時期	期待寿命	バッテリ交換時期
-10〜0℃	7年	6.5年	-	-
0〜20℃	7年	6.5年	5年	4.5年
30℃	7年	6.5年	4年	4.5年
40℃	5年	4.5年	2.5年	2年
50℃	3年	2.5年	-	-
55℃	2年	1.5年	-	-

セグメント機能　（06、10、14HP） Hyper Pro シリーズは、SEG1、SEG2コンセントの出力をそれぞれ個別に制御できます。 ●UPSの起動／停止時に、SEG1・SEG2にそれぞれ最大999秒の遅延時間をかけることができます。 （ディレー制御） これにより、コンピュータの役割によって起動・停止の時間を設定できます。 サーバとストレージのバックアップなどに便利です。 また突入電流の軽減に役立ちます。 UPSS-30HP007はPSS-108/MAやT11A、 UPSS-30HPX007、UPSS-50HPX005はUPSS-RD8BoxIEC20Aとの併用でディレーが出来ます。 ●SEG1、SEG2をそれぞれ ON/OFF できます。このとき分単位でディレーをかけることもできます。 （セグメント制御） これにより、ネットワーク機器を生かした状態でコンピュータをスケジュール運転したり、 BPSPOCからのリモート操作による機器単体の電源ON／OFFを行うことができます。 RS232C 1Pボードとの組み合わせにより、２台のサーバを 個別にシャットダウン・スケジュール運転させることもできます。

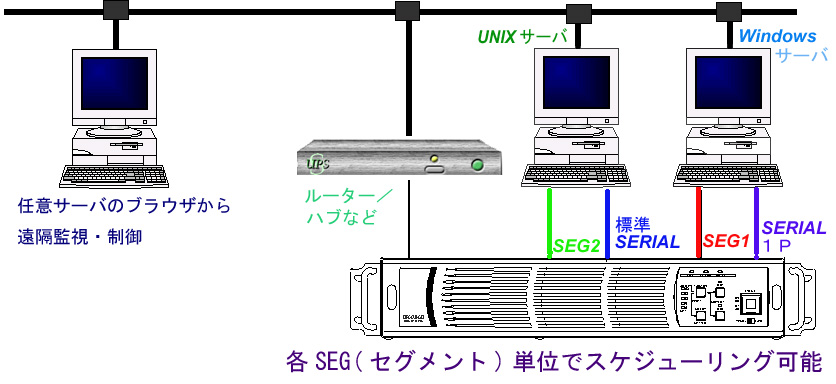

接続例 BPSPOCをインストールしたWindowsサーバ、UNIXサーバから指定したコンセントを ON/OFF 制御できます。 またブラウザのあるPC・サーバかコンピュータへポップアップメッセージまたは e-Mail による通知を行うこともできるので、 迅速な解析・対策・復旧作業を行うことができます。

　

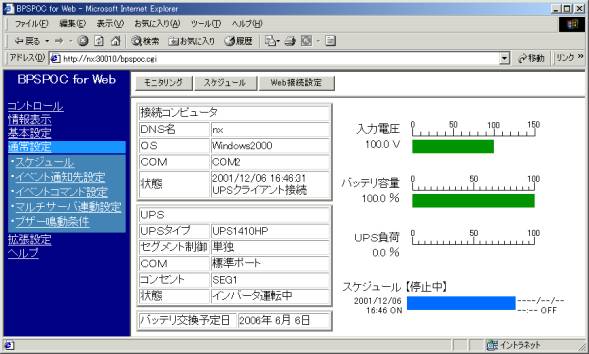

webブラウザ画面表示例

オプション　SNMP Webボード独自OSに対応、UPS自律運転可能なネットワークボード

	RS232C １Ｐボード　　税込標準価格 \7,350 　（税抜価格 \7,000） 当ボードを増設すると、標準のRS232C出力インタフェースの他に、 もう１つRS232C出力ポートを増やすことができます。 出力セグメント機構との併用により、２台のコンピュータを 個別にシャットダウン・スケジュール運転させることもできます。
	接点 2Ｐボード　　税込標準価格 \21,000　（税抜価格 \20,000） 当ボードを増設すると、接点出力インタフェースの他に、 もう２つSIGNAL出力ポートを増やすことができます。
	Signal ケーブル　　税込標準価格 \4,725　（税抜価格 \4,500） ご使用のコンピュータとUPSを、このインターフェースケーブルで接続することで WindowsNT/標準のUPS監視ソフトを使用することができ、これにより不意な停電から コンピュータを安全にシャットダウンします。 尚、フリーソフトLinux版、FreeBSD版、QNX版用としてもご使用頂けます。
	USBボード　　税込標準価格 \10,290　（税抜価格 \9,800） USBボードを増設し、USBドライバをコンピュータにインストールすると、 USB経由でUPS監視ソフトと通信できます。 RS-232Cポートが占有されているコンピュータとも通信できます。 停電処理および状態監視、オペレーションスイッチからのシャットダウンが可能です。 またスケジュール運転は HyperPro（06,10,14HP）では可能ですが、Hyperではできません。 USBケーブルを動作中に抜いてしまうと、監視ソフトがハングアップする恐れがありますので ご注意ください。その場合OSを再起動してください。 対応OS：Windows98/Me/2000/XP、MacOS 8.6/9.x、RedHat Linux 8.0以降 対応ソフト：BPSPOC 、FeliSafe/50、MacSafe
	RJ45 ケーブル　BPSPOC for Solaris に標準添付 ご使用のコンピュータとUPSを、このインターフェースケーブルで接続することで SunFire V100、V120 などRJ45形状のシリアルポートを持つ機種でも BPSPOCを使用してコンピュータを安全にシャットダウンします。
