miniII 正面図
正面図

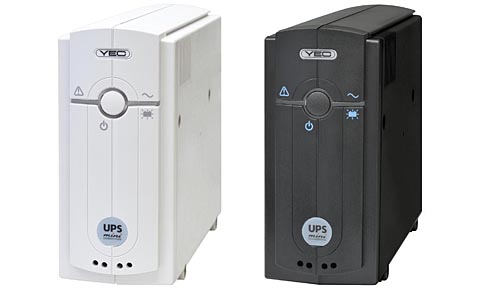

軽量・コンパクト・コストパフォーマンス抜群
UPSS-miniII シリーズ

無償保証２年間矩形波出力

miniII 背面
背面図
mini II は、コンパクト・スマートなデザインで
超低価格を実現した、最小クラスのUPS mini の後継機として、
より信頼性・利便性を向上し、極限までの省スペースを実現した
コンパクトUPSです。→旧miniとの比較

PC１台にマッチした価格・サイズでソフトウェアも標準添付されており、
クライアント・家庭用PC他ローコストでバックアップができます。
このような機器のバックアップにオススメ

PC、モニタ、一般機器、その他小型機器（モーター系は不適）
　
ラインナップ
100Ｖタイプ 0.5kVA

特長
● 超コンパクト・静音設計
従来機比 約３０％の省スペース化を実現。
従来機の250VAよりもコンパクトな、500VAクラス最小サイズです。
横置きも可能なので置き場所に困りません。
さらにファンレスなので静かです。
● 無償保証期間２年間
２年間センドバック無償保証（バッテリ除く、センドバック保守）
有償オンサイト保守サービスもございます。
● ユーザーによるバッテリ交換が可能
ユーザーによるバッテリ交換が可能です。
● ネットワークサージプロテクタ搭載
モデムなどの通信機器を電話線・ISDN回線（RJ11）経由の
サージやノイズから保護する端子を標準装備しています。
● 長寿命バッテリ
長寿命（５年）バッテリを全シリーズに搭載。
● Windows用シャットダウンソフトウェア付属
ＵＰＳ監視ソフトウェア FeliSafe Lite が標準添付。各種Windowsに対応します。
またフリーソフトにより Linux のシャットダウンも行えます。
● 優れたコストパフォーマンス
500VA \24,990 と、ご家庭でもお求めやすい低価格。
少ない投資で信頼性の高い電源環境を得られます。
● ＵＰＳＳ−基本サービス 付きです。
● ＵＰＳＳ−Oサービス対応
接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。

仕様

仕　　様
型名 UPSS-05miniII004 旧シリーズ05miniとの比較
【寸法・質量】
W×H×D mm 76×176×233 90×160×300　30％ダウン
質量 3.6kg 8kg　55％ダウン
【方式】
出力容量 500VA/300W
力率 0.6
給電方式 常時商用給電方式
冷却方式 自然空冷
停電切替時間 10ms以下
【交流入力】
入力プラグ形状 単相２線アース付き　NEMA 5-15 オス
電圧・変動範囲 100V±10％
周波数・変動範囲 50/60Hz±５％
【交流出力】
出力コンセント 単相２線アース付き
NEMA 5-15 ×３ヶ		 単相２線アース付き
NEMA 5-15 ×２ヶ　１ヶ追加
定格電圧・精度 100V±５％ （バッテリ運転時）
周波数・精度 50/60Hz±1Hz（バッテリ運転時） 50/60Hz±0.1Hz（バッテリ運転時）
電圧波形 矩形波（バッテリ運転時）
【バッテリ】
種類 長寿命小型シール鉛蓄電池
停電補償時間 ※ ４分（初期値、定格負荷時）
12分（初期値、50％負荷時）		 ３分（初期値、定格負荷時）
１分UP
充電回復時間 10時間以内 24時間以内　14時間短縮
（100%負荷放電後、90%回復まで）
【その他】
使用環境 温度0〜40℃、
湿度0〜90％RH（無結露）		 温度0〜40℃、
湿度10〜90％RH（無結露）　10％拡張
安全規格 VCCI ClassB -　規格対応
回線サージ機能 電話・ISDN回線対応 -　新規追加
警報出力
（LEDおよびブザー）		 ローバッテリー、バッテリテストエラー、
過充電、過電圧、過負荷等
外部出力信号 無電圧接点
ソフトウェア FeliSafe Lite　CD-ROM FeliSafe Lite FDD
FeliSafe Lite 、通信ケーブル標準装備
Windows95/98/Me/XP/NT/2000/2003 対応
※Linux フリーソフト　FreeBSDフリーソフト
QNXフリーソフト対応
標準小売価格
（上・税抜 下・税込）		 \23,800 \26,800　\3,000 OFF
\24,990 \28,140
無償保証期間 ２年 １年　１年延長

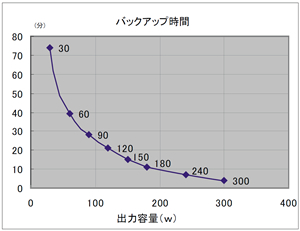

※バックアップ時間は負荷機器の容量によって異なります。詳細はこちらをクリックバックアップ時間一覧表

◎ FeliSafe/Lite for Windowsについての概略

「FeliSafe/Lite for Windows」は、「UPS-miniII」UPSに標準添付されている、
「UPS-miniII」専用のUPS監視ソフトです。
UPSと専用の通信（RS232C）ケーブルにて接続されたコンピュータにインストールすることで、
UPSの動作状態を監視し、
電源の異常発生時にオペレーティングシステム(Windows)を安全に停止させます。
さらに、UPSの動作状況（ログ）の記録や、「Felisafe/Lite」のイベントに合わせたコマンドの実行及び、
ネットワークへのメッセージの送付などを行うことが可能です。
対応OS：Windows95/98/Me/XP/NT/2000/2003/Vista

■機能概要
１．状態表示
「Felisafe/Lite」モニタ機能は、コンピュータの起動により自動起動し、タスクトレイに格納されます。
（コンピュータ起動時以外でも起動可能です。）
又、このアイコンは、UPSの異常を検知することで、色が変色（青 → 赤）します。

FeliSafeLite タスクトレイ

さらに、モニタモジュールのアイコンをダブルクリックすることで、「Felisafe/Lite」のモニタが起動します。
これにより、UPSの現在の状態表示や、過去に発生したイベント記録（ログ）の確認、
その他「Felisafe/Lite」の動作設定を行うことが可能となります。

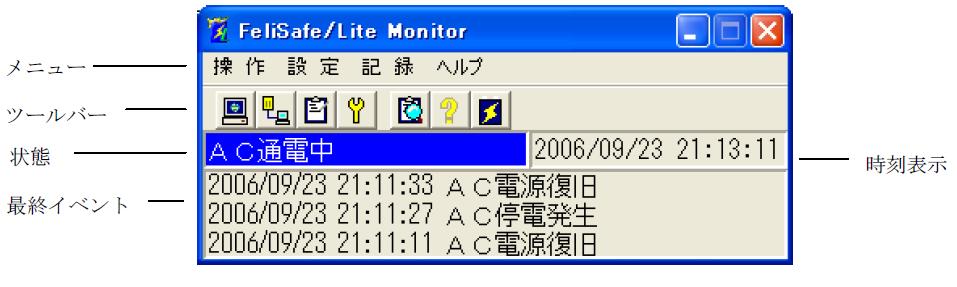

FeliSafeLite モニタ

2．停電の設定及び動作

■設定
モニタのメニュー及び、モニタ上のアイコンを選ぶことで、停電時の動作における各待機時間を設定できます。

FeliSafeLite 時間設定

◆電源復旧待機時間
停電が発生してから、「Felisafe/Lite」による停電時のシャットダウン処理が開始されるまでの待機時間です。
この待機時間内に停電が回復した場合、「Felisafe/Lite」によるシャットダウン処理は開始されません。
通常運転に戻ります。

◆シャットダウン待機時間
「Felisafe/Lite」のシャットダウン処理が開始され、実際に「OS」のシャットダウンを実行するまでの待機時間です。
この待機時間内に、「OS」のシャットダウン前に実行させるようなプロセス等があれば、
ここでプロセスを実行さることができます。
（※この待機時間内に停電が回復しても、「Felisafe/Lite」によるシャットダウン処理は中断されません。）

※停電時の各設定値
｛電源復旧待機時間＋シャットダウン待機時間＋６０秒（シャットダウン開始後、UPSが停止するまでの時間）｝は、
UPSのバックアップ時間を超えないように注意してください。
UPSのバックアップ時間はUPS-05miniII004が約4分となっています。

■停電動作
停電が発生した場合にFeliSafe/Lite for Windowsは、上記の設定を踏まえて、
以下のような順序でシャットダウン処理を行います。

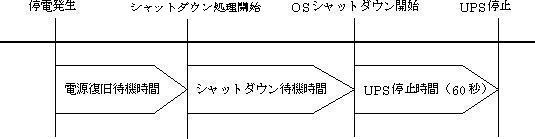

FeliSafeLite 停電動作

3．イベント設定

■設定
モニタのメニュー及び、モニタ上の アイコンを選ぶことで、「Felisafe/Lite」のイベントに対して、
各々イベントが発生したときのアクション（イベント（ログ）記録、イベント通知、プログラム（プロセス）の実行）が
設定できます。

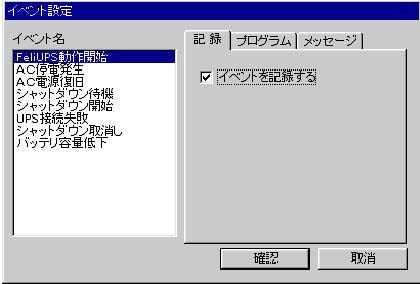

FeliSafeLite イベント


この商品に関するお問い合わせはお問い合わせフォーム、、
03-5833-4061 までどうぞ。
