カタログ ダウンロード	世界最小クラス・デジタル制御・常時インバータ UPSS-SSシリーズ	図面 ダウンロード
		マニュアル ダウンロード

UPSS-SS（SuperSmart）シリーズは、 デジタル制御方式を採用することにより 従来ハードウェアで行っていた機能をソフトウェアで実現。 部品点数の大幅な削減により、装置の小型化と信頼性向上を両立させました。 組み込み用途に最適な、世界最小クラスのUPSです。 また効率と入力周波数変動対応を両立できる回路とソフトウェアの開発により、 ９０％以上の高効率・48〜146Vのワイドレンジ入力を実現しました。

このような機器のバックアップにオススメ ATM、組込装置、POS、監視/記録装置、PC、モニタ、ネットワーク機器、 一般機器、その他

ラインナップ
100Ｖタイプ	500VA、1000VA

特長

ATM組込イメージ	●	縦置き・横置き可能 超コンパクトサイズ 250(W)×69(H)×300（D)mm【500VA】 250(W)×69(H)×380（D)mm【1kVA】。 従来品との体積比：1/2以下の省スペースを実現しました。→比較表 世界最小クラスのコンパクトサイズで、ATMなどの内蔵電源に最適！ 従来品350VAと同等のサイズで1kVAを実現しているので、 今までUPS用のUPSスペースに苦労していた製品への組み込みに 威力を発揮します。 また附属の縦置きスタンドにより縦置きも可能です。
	●	デジタル制御・常時インバータ方式採用 オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。 デジタル制御方式を採用することにより、従来ハードウェアで行っていた機能を ソフトウェアで実現。 部品点数の大幅な削減により、装置の小型化と信頼性の向上を実現しました。
	●	無償保証期間３年間・期待寿命10年 無償保証期間は安心の３年間（バッテリ除く、センドバック保守） ２４時間対応の有償オンサイト保守サービスもございます。 UPS本体の期待寿命は10年間です。
	●	長寿命バッテリ 長寿命（５年）バッテリを搭載。
	●	インテリジェントバッテリ寿命判定機能 自動でバッテリ寿命を診断します。 ソフト BPSPOC との連携により バッテリ余命の診断も可能です。
	●	ＵＰＳＳ−基本サービス 付きです。
	●	ワイドレンジ入力対応 入力電圧：48〜146V、また入力周波数：35Hz〜75Hzと、 幅広い入力に対応し、インバータ運転で整流します。 電圧変動の激しい環境下でもバッテリ運転への移行が少ないため、 バッテリ寿命を最大限引き出します。
	●	ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。

仕様

型名		UPSS-05SS003	UPSS-10SS003
方式	定格出力容量	500VA/400W	1000VA/800W
	給電方式	常時インバータ給電方式
	冷却方式	強制空冷
	停電切替時間	無瞬断
交流入力	相数・線数	単相２線アース付き　NEMA 5-15 オス
	電圧・変動範囲	AC48V（負荷率50％）・78（負荷率100％）〜146V 但し起動時AC85V〜144V
	周波数／精度	35Hz〜75Hz
	最大入力電流	6.0A	12.0A
	効率	90％以上
交流出力	出力コンセント	単相２線アース付き　NEMA 5-15 メス×２ヶ
	電圧・電圧精度	100V±2%
	周波数／精度	50/60Hz±0.5%
	電圧波形	正弦波
	波形歪率	±３％以内（抵抗負荷時）　±６％以内（ノンリニア負荷時）
	過負荷耐量	110%(1分間：インバータ)
バッテリ	種類	長寿命小型シール鉛蓄電池
	停電補償時間※	３分（350W時）	３分（700W時）
	充電回復時間	３時間以内（100%負荷放電後、90%回復まで）
その他	外部出力信号	RS232C
	監視ソフト	BPSPOC
	外形寸法	250(W)×69(H)×300(D)mm	250(W)×69.0(H)×380(D)mm
	重量	約7kg（本体）	約11kg（本体）
	使用環境	温度：0〜40℃（保存温度：-15〜40℃） 湿度：10〜90％RH（無結露）
	安全規格	VCCI　classA　　UL1778準拠
	発熱量	235kJ/h以下	460kJ/h以下
	騒音	38dB以下	45dB以下
標準価格		税抜：\78,000　税込：\81,900	税抜：\99,000　税込：\103,950

　 ※　初期値、周囲温度20℃、満充電の時の数値となります。

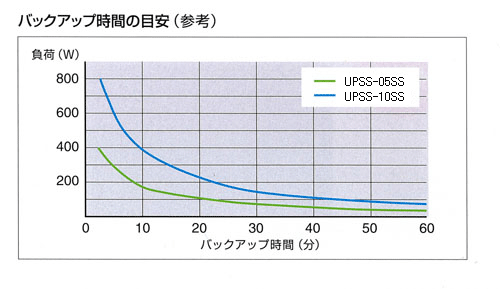

　　　　バックアップ時間は負荷機器の容量によって異なります。

　

従来製品との仕様比較表

	UPSS-10SS003	UPSS-10HS007
入力電圧変動範囲 (定常運転時)	AC48(50%負荷時)〜146V	AC85〜132V
入力周波数変動範囲	35〜75Hz	47.5〜52.5Hz/57.0〜63.0Hz
効率	90%以上	80%以上
出力容量	1000VA/800W	1000VA/700W
出力周波数安定度	50/60Hz±0.5%以内	50/60Hz±0.1%以内
停電補償時間	3分以上(初期値,700W)	7分以上(初期値,700W)
外形寸法(cm)	25.0×6.9×38.0	25.0×15.0×39.5
体積(cm^3)	6,555	14,813
体積比	0.44	1

オプション

Signal ケーブル　　標準価格 \4,500 ご使用のコンピュータとUPSを、このインターフェースケーブルで接続することで WindowsNT/標準のUPS監視ソフトを使用することができ、これにより不意な停電から コンピュータを安全にシャットダウンします。 尚、フリーソフトLinux版、FreeBSD版、QNX版用としてもご使用頂けます。

この商品に関するお問い合わせはお問い合わせフォーム、、
または 03-5833-4061 までどうぞ。
