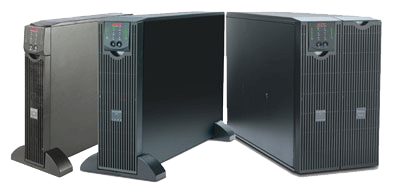

業界最軽量・スリムボディ・高信頼 Smart-UPS RTシリーズ

Smart-UPS RTシリーズは、 小-大規模システム（複数台のサーバ、ネットワーク機器にて構成されたシステム）、 また高い信頼性を求められるシステムの電源保護に最適な常時インバータ方式UPSです。 また、業界最軽量、スリムなボディを実現し別売りの「Smart-UPS RT用レールキット」を 使用すれば、 １９インチラックへの設置も可能です。 さらに別売りオプションの、「Smart-UPS RT用拡張バッテリパック」を追加することにより、 長時間の停電にも対応できます。

このような機器のバックアップにオススメ PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、 モニタ、一般機器、ディスクシステム、ブレードサーバ、その他

ラインナップ（据置／ラック兼用）
100V	1.5、2.4kVA
200V	5、8、10kVA

特長
●	豊富なラインナップ 1.5〜10kVA、据置/ラックマウント両形態で使用できます。
●	薄型ラックマウントタイプ 1.5kVAは２U、2.4・5kVAは３U。8・10kVAは６Uのスリムボディです。 ※ラック収納の際は別売の「Smart-UPS RTラックマウント用レールキット」 SURTRK（1.5kVA）・SURTRK2（2.4〜10kVA）が必要です。
●	常時インバータ方式採用 オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。
●	無償保証期間２年間 無償保証期間は安心の２年間（先出しセンドバック） 平日／ ２４時間対応の有償オンサイト保守サービスもございます。
●	ホットスワップメンテナンス ホットスワップでバッテリ交換ができます。
●	バッテリ増設可能 「Smart-UPS RT用拡張バッテリパック」SURTA48XLBPJ（1.5kVA）・ SURT192XLBPJ（2.4〜10kVA）を最大10台まで増設することにより、 長時間のバックアップにも対応できます。
●	ネットワークカード標準装備（5kVA以上）・各種OS対応 5kVA以上の機種はNetwork Management Card EMを標準バンドル。 （1.5kVA、2.4kVA は別途ご購入下さい） ネットワーク上の複数コンピュータシステムを安全にシャットダウンすることができます。 また一般的なWebブラウザを使用することにより、迅速かつ簡単に個々のサーバ シャットダウンに関する設定が可能になります。 UPSS-Oサービス、UPSS-Vサービス により サポートおよび設定作業 をお引き受けいたします。
●	ＵＰＳＳ−基本サービス 付きです。
●	NEMA規格など各種コネクタ対応 全タイプ標準でNEMA規格コネクタを内蔵しています。 オプショントランスと組み合わせて200V入力・100V出力を実現したり、 ラックタイプ分電盤 と組み合わせて別形状のコネクタで出力する事も出来ます。 詳しくはお問い合わせ下さい。
●	ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。

※A	最大出力容量を得るには、標準入力プラグ（NEMA 5-15P）を20Aプラグ：NEMA 5-20P・NEMA L5-20P　に 交換する必要があります。標準入力プラグ（NEMA 5-15P）のときは、1200VA/1050Wとなります。
※B	バックアップ時間は増設バッテリ数・負荷機器の容量によって異なります。バックアップ時間表 追加バッテリユニットは最大10台まで増設可能です。
※C	ラックによって取り付けられない場合があります。 ラックの奥行き（レール取付部）が685mm〜910mmであることが必要です。
※D	SURT5000XLJの出力をハードワイヤー接続するには、 オプションの出力ハードワイヤキット SURT007 が必要です。
※E	UPSおよび拡張バッテリは重いため、その重量に十分耐えられる場所に設置して下さい。 またラック搭載時はできるだけラックの下段に取り付けるようにしてください。
※F	USBポートでPowerChute Business Editionを使用する場合、Smart-UPS RT用USBケーブル（AP9827）が 必要です。なお、USBポート使用時はUPSアクセサリとの併用は行えません。

---

オプション仕様

サービス・バイパス・パネル／Step-Down Transformer／拡張バッテリパック

サービス・バイパス・パネル仕様
SBP5000RMT2U			SBP10KRMT4U
製品型番	概要	商用電源接続 入力プラグ	UPS入力プラグ 接続出力コンセント	UPS出力コンセント 接続入力プラグ	PDU入力プラグ 接続出力コンセント
SBP5000RMT2U	Smart-UPS RT5000VA用、2U	NEMA L6-30P	NEMA L6-30R	NEMA L6-30P	NEMA L6-20R×２個 NEMA L6-30R×２個
SBP10KRMT4U	Smart-UPS RT8000、 RT10000VA用、4U	ハードワイヤ	ハードワイヤ	ハードワイヤ	NEMA L6-20R×３個 NEMA L6-30R×２個

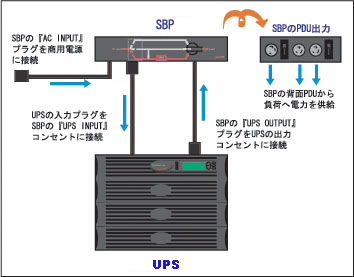

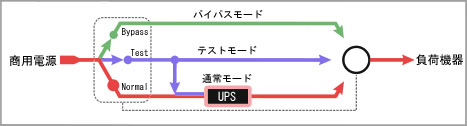

サービス・バイパス・パネルの接続構成例	サービス・バイパス・パネルの系統例
	通常モード（Normal)：	商用電源からService Bypass Panel（SBP)とUPSを通って、 SBPの背面PDUに接続されている負荷機器へ電力を供給します。
	テストモード（Test）：	商用電源からSBPを通って、SBPの背面PDUに接続されている 負荷機器へ電力を供給します。 UPSに電力は供給されますがUPSから出力はされませんので、 UPSでテストを実行する際にこのモードを使用します。
	バイパスモード（Bypass）：	商用電源コンセントからSBPを通って、SBPの背面PDUに 接続されている負荷機器へ電力を供給します。 UPSが正常に動作しない場合や UPSを本体ごと交換する際に、このモードを使用します。

※テストまたバイパスモードでの動作中は、UPSから接続された負荷機器への電力は保護されていません。

---

サービス・バイパス・パネル／Step-Down Transformer／拡張バッテリパック

Step-Down Transformer 仕様
型番：SURT004
	入力			出力
	定格入力電圧	AC200V単相		定格出力容量	4600VA/4600W　※１
	定格入力周波数	50/60Hz		標準出力電圧	AC100V単相/AC200V単相
	許容入力電圧範囲	AC180〜264V単相		出力コンセント 形状	NEMA L6-30R×１個（AC200V用） NEMA L6-30R×１個（AC200V用） NEMA L6-30R×１個（AC200V用） NEMA L5-20R×２個（AC100V用） NEMA 5-15R（5-20R兼用：Tスロット） ×８個（AC100V用）
	最大入力電流	24A
	入力プラグ形状	NEMA L6-30P
	入力ケーブル長	86cm
	入力ブレーカー	30A		最大負荷時効率	96％
	寸法・質量			出力ブレーカー	20A（AC100V用×２個、AC200V用×１個）
	外形寸法（mm）	高さ130×幅432×奥行き698		発熱量
	設置形態	タワー/ラック		最大負荷時発熱量	200W
	ラックマウント 搭載時	対応３U（EIA規格19インチラック）SURTRK2必須		設置形態	タワー/ラック
				規格
	正味質量（kg）	約55　※２		安全規格	UL1778
	環境
	使用環境	最大高度3,000メートル、周囲温度：０〜４０℃、相対湿度：０〜９５％（結露しないこと）
	保管環境	最大高度15,000メートル、周囲温度：−１５〜４５℃、相対湿度：０〜９５％（結露しないこと）

※１	AC100Vでは最大出力容量4000VA/4000W、AC200Vでは最大出力容量4600VA/4600Wとなります。
※２	本装置は重いため、その重量に十分耐えられる場所に設置して下さい。 ラックに搭載する場合は、UPS本体の上に設置してください。
	SURT8000XLJ、SURT10000XLJの場合、定格出力容量6400W（SURT8000XLJ）、8000W（SURT10000XLJ）を 得るには、SURT004を２台用意して下さい。

トランス出力からとれる最大出力容量
UPS型番	Step-Down Transformer 型番	トランス 入力電圧	トランス 出力電圧	トランスの最大出力容量
				VA	W
SURT5000XLJ	SURT004	200V	200Vのみ	4600	3500
			100Vのみ	4000	3500
			200V+100V	4600	3500
SURT8000XLJ SURT10000XLJ	SURT004	200V	200Vのみ	4600	4600
			100Vのみ	4000	4000
			200V+100V	4600	4600

---

サービス・バイパス・パネル／Step-Down Transformer／拡張バッテリパック

Smart-UPS RT用拡張バッテリパック
製品型番	質量 （kg）	梱包質量 (kg)	ラックマウント 搭載時	外形寸法(mm) 幅×高さ×奥行き	梱包寸法(mm) 幅×高さ×奥行き	交換用 バッテリキット	接続バッテリ ケーブル長(mm)
SURT48XLBPJ	約32	約39	対応２U SURTRK必須	86×432×565	275×595×753	RBC57J×２個	175
SURT192XLBPJ	約91	約102	対応３U SURTRK2必須	130×432×695	414×600×1000	RBC44J×２個	280

Smart-UPS RT用接続延長ケーブル（Smart-UPS RT5000/8000/10000 用）
製品型番	ケーブル長（ｍ）	質量（kg）	梱包質量(kg)
SURT008	約4.5	約3.5	約4.0

容量・拡張バッテリパックの個数によるバックアップ時間は、こちらの表をご参照下さい。

この商品に関するお問い合わせはお問い合わせフォーム、、
03-5833-4061 までどうぞ。
