| 三相電源をコンパクトに供給 Smart-UPS VTシリーズ          |
|
現地下見キャンペーン実施中！ SU-VTの導入をご検討中のお客様に 全国無料現地下見・打ち合わせにお伺いいたします。 |
|
| 実施期間： | 2010年1月5日〜2010年12月29日 |
| 対象地域： | 日本全国（沖縄・離島は別途ご相談下さい） |
| 内容： | 搬入経路・分電盤・設置場所下見、工事打ち合わせ、お見積 |
| 申込方法： | お問い合わせフォームからご依頼ください。 |
| Smart-UPS VTシリーズは、さまざまな賞を獲得した Smart-UPS ファミリーの信頼性に加えて、集中化された三相電源保護を提供します。 小規模のデータ センタ、大規模な小売店、地方のオフィスなど、 高い電力密度を必要とする場所に最適です。 Smart-UPS VT には、デュアルメインの入力、自動バイパスと保守バイパス、 ホットスワップ対応のバッテリを利用した拡張性のあるランタイムが含まれ、 可用性を向上させます。 ラックマウント型ならば UPS や配電装置、予備バッテリを単一のラックに組み込めるので、 床面積を最大限に利用できます。 低 TCO (total cost of ownership) は、クラス最高の効率と、 Smart-UPS VT のソフトスタート機能を利用して 電気インフラ (配線、変圧器、発電機) の定格を下げることで達成できます。 内蔵の温度監視機能付きの APC Network Management Card は シンプルな Web/SNMP インターフェイスを介して監視と管理を実行でき、 InfraStruXure Manager との統合も可能です。 UPSS-SDB01と組み合わせることにより、様々なOS・システムに対応できます。 ユーザーが交換可能なバッテリや管理可能な拡張ランフレームに、 始動時と標準のオンサイト保証サービスが加わって、有用性が大幅に強化されました。 これらの機能およびサービスによって、Smart-UPS VT はクラスでも 導入、管理、保守が最も簡単に実行できる UPS になりました。 |
| このような機器のバックアップにオススメ PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、 モニタ、一般機器、ディスクシステム、ブレードサーバ、 等を含むマシンルーム・小規模データセンタ、大型サーバ・WS、ラックルーム、その他 |
|
||||||||
| 特長 | |
| ● | 2タイプの形態をラインナップ 20・30kVA、コンパクトなタワー型とPDUを内蔵したラック型をご用意しています。 |
|---|---|

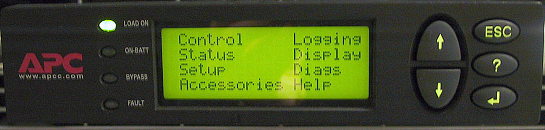

| ● | わかりやすいユーザー・インタフェース 他のAPC UPS等と共通の多機能LCDコンソール・パワービューにより、 状態管理・操作を容易に行うことができます。  |
| ● | 常時インバータ方式採用 オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。 |
| ● | 無償保証期間：オンサイト１年間 無償保証期間は安心のオンサイト保守・１年間。 平日／ ２４時間対応の有償オンサイト保守サービスもございます。 |
| ● | ホットスワップメンテナンス ホットスワップでバッテリ交換ができます。 バッテリモジュール追加によるバックアップ時間の延長も容易に行えます。 |
| ● | デュアル電源入力可能、2種類のバイパスによる高可用性 デュアル電源入力（メイン・バイパス別系統入力）と内部保守バイパススイッチを 内蔵していることによりサービス性に優れ、外部に保守バイパスを設ける必要がありません。 |
| ● | バッテリ増設可能 本体及び拡張バッテリフレームSUVTJBXR6を組み合わせて、 バッテリモジュールをタワー型：28台まで、ラック型：29台まで 増設可能です。長時間のバックアップにも対応できます。 |
| ● | ネットワークカード標準装備・各種OS対応 Network Management Card EMを標準バンドル。 PowerChute Network Shutdownとの組み合わせにより、 ネットワーク上の複数コンピュータシステムを安全にシャットダウンすることができます。 また一般的なWebブラウザを使用することにより、迅速かつ簡単に個々のサーバ シャットダウンに関する設定が可能になります。 PowerChute Network Shutdownが対応していないOSは、 UPSS-SDB01を組み合わせることにより シャットダウンや順次停止・起動等の管理が可能となります。 UPSS-Oサービス、UPSS-Vサービス により サポート および 設定作業 をお引き受けいたします。 |
| ● | ＵＰＳＳ−基本サービス 付きです。 |
| ● | NEMA規格など各種コネクタ対応 ラック型は標準でNEMA規格コネクタPDUを内蔵しています。 タワー型はオプションで取り付け可能です。 オプショントランスと組み合わせて単相200V/100V出力を実現したり、 ラックタイプ分電盤 と組み合わせて別形状のコネクタで出力する事も出来ます。 詳しくはお問い合わせ下さい。 |
| ● | ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。 |
TOP／特長／仕様／タワー型・各種図／ラック型・各種図／バックアップ時間表
| 仕 様 | ||||
|---|---|---|---|---|
| Smart-UPS VT | タワー型 | ラック型 | ||
| 型名 | SUVTJP20KF2B4S | SUVTJP30KF3B4S | SUVTRJ20KF2B5S | SUVTRJ20KF3B5S |
| 出力容量 | 20kVA/16kW | 30kVA/24kW | 20kVA/16kW | 30kVA/24kW |
| 【方式】 | ||||
| 運転方式 | 常時インバータ・力率補正を伴うダブルコンバージョン方式 | |||
| 変換方式 | IGBT PWM | |||
| 冷却 | 強制風冷 | |||
| 【交流入力】 | ||||
| 定格入力電圧・変動範囲 | 三相３線または三相４線 200V/208V 160〜240V | |||
| 周波数・変動範囲 | 40〜70Hz、定格50/60Hz（自動検出） | |||
| 最大入力電流（200V/208V） | 51A/49A | 76A/73A | 51A/49A | 76A/73A |
| 推奨入力保護ブレーカー定格 | 75AT | 125AT | 75AT | 125AT |
| 力率 | 0.98以上（負荷50％以上） | |||
| 入力電流高調波 | 5%以下（定格入出力時） | |||
| 入力形態 | Hard Wire 4-wire (3PH + G) もしくは Hard Wire 5-wire
(3PH + N + G) インバータおよびバイパスのデュアル電源入力が可能 |
|||
| 【交流出力】 | ||||
| 出力形態・コンセント | (1) Hard Wire 3-wire (3PH) (1) Hard Wire 4-wire (3PH + G) (1) Hard Wire 4-wire (3PH + N) (1) Hard Wire 4-wire (3PH - PEN) (1) Hard Wire 5-wire (3PH + N + G) (1) Screw Terminals |
NEMA L6-20R×6ヶ NEMA L5-30R×6ヶ NEMA L5-20R×6ヶ (1) Hard Wire 3-wire (3PH) (1) Hard Wire 4-wire (2PH + N +G) (1) Hard Wire 4-wire (3PH + G) (1) Hard Wire 4-wire (3PH + N) (1) Hard Wire 4-wire (3PH - PEN) (1) Hard Wire 5-wire (3PH + N + G) (1) Screw Terminals |
||
| 定格電圧・精度
※A （インバータ出力） |
三相３線または三相４線 200/208V±１％ ※C | 単相３線 100/200V または三相３線200V ±１％ ※D | ||
| 周波数・精度・同期範囲 | 周波数：50/60Hz 精度：±0.1Hz（非同期運転、バッテリ運転時） 同期範囲：±3Hz（設定変更可能） | |||
| スルーレート | 1Hz/sec | |||
| 過渡電圧変動 | 最大±5% 負荷変動 線形負荷 100% 静定時間：50msec 以下 | |||
| 電圧波形・歪率 | 正弦波 ±2%以内（線形負荷時） ±5%以内（非線形負荷時） | |||
| 負荷力率 | 定格：0.8 許容範囲：0.5遅れ〜0.5進み | |||
| クレストファクタ | 2.7 | |||
| 過負荷耐量 | インバータ：125％(1分間) 150％(30秒間) バイパス：110％(連続) 800％(500msec) | |||
| バイパス種類 | 内蔵保守バイパス、保守用バイパス | |||
| 効率（AC-AC) | 93%以下 負荷率50〜100%にて | |||
| 【バッテリ】 | ||||
| 種類 | 小型シール鉛蓄電池 | |||
| 停電補償時間 （初期値） ※B |
6分間（定格負荷、標準バッテリモジュール搭載時） ※追加可能 | |||
| バッテリモジュール標準搭載数 ※B ※追加可能 |
2個 | 3個 | 2個 | 3個 |
| 容量（20時間率） | 7.2Ah×バッテリモジュール個数 | |||
| 公称電圧 | ±192V | |||
| 推奨交換周期 | 5年（周囲温度：25℃環境下における初期値です。放電の回数と 周囲温度により変わります） | |||
| 充電時間 | 4時間 （放電によるシャットダウン後、UPS全定格負荷の50%でフル・バッテリ容量の90%まで再充電するのに必要な時間 ） | |||
| 【構造】 | ||||
| 外形寸法 高さx幅x奥行き | 1499×523×838mm | 1995×600×1075mm （42Uラック） | ||
| 周囲からの離隔距離 | 前面1000mm、背面600mm、上面523mm、両側面0mm | 前面1000mm、背面1000mm、上面610mm、両側面0mm | ||
| 質量 | タワー型／ラック型共に、下記バックアップ時間表参照 | |||
| 塗装色 | 黒 | |||
| 【環境】 | ||||
| 使用環境 | 標高0〜1,000メートル、周囲温度：0〜40℃、相対湿度：0〜95%（結露しないこと） | |||
| 保管環境 | 標高0〜15,000メートル、周囲温度：-55〜40℃、相対湿度：0〜95%（結露しないこと） | |||
| 1m距離での可聴ノイズ | 58dBA以下 | |||
| 【規格】 | ||||
| 認証・規格 | cUL規格リスト掲載、EN 50091-2、FCCパート15クラスA、ISO 14001、ISO 9001、UL 1778 | |||
| 【UPS電源管理ソフトウェア】 | ||||
| ネットワークシャットダウン | PowerChute Network Shutdown 対応、UPSS-SDB01と併用可能 | |||
| インターフェース | Network Management Card EM標準装備 | |||
| コントロールパネル | PowerView多機能LCD、ステータス表示及び運転制御 | |||
| 【発熱量】 | ||||
| 定格入出力時 | 1.20kW | 1.81kW | 1.60kW | 2.70kW |
| 【付属】 | ||||
| 付属品・サービス | バッテリモジュール搭載, ボルトダウン・ブラケット, ユーティリティCD, 導入ガイド, パワーモジュール搭載, Smart UPSシグナリング用RS-232ケーブル, スタートアップ・サービス, ユーザマニュアル, Web/SNMP管理カード | |||
※A 入力電源が接地系の場合は、出力側では接地をしないで下さい。
UPS内部では入出力は絶縁されていませんので、誤動作の原因となります。
※B停電補償時間は増設バッテリ数・負荷機器の容量によって異なります。 バックアップ時間表
拡張バッテリモジュールはタワー型：28台まで、ラック型：29台まで増設可能です。※C 入力が三相３線の場合、出力は三相３線のみとなります。
単相出力、コネクタ出力等は別売の分電盤にて対応可能です。お問い合わせください。※D ラック型は絶縁トランスを内蔵しています。
三相３線200Vはインバータから直接出力されます。（50Aブレーカー供給）
TOP／仕様／特長／タワー型・各種図／ラック型・各種図／バックアップ時間表

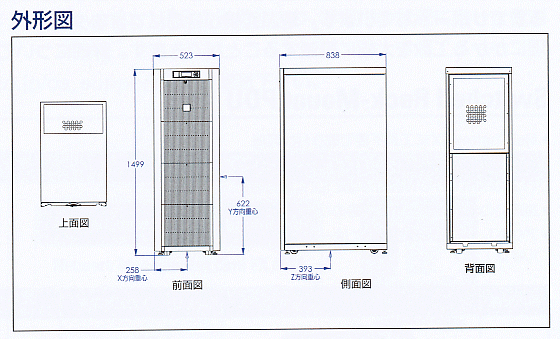

タワー型本体
TOP／仕様／特長／タワー型・各種図／ラック型・各種図／バックアップ時間表

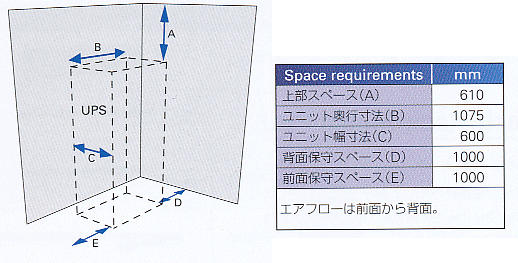

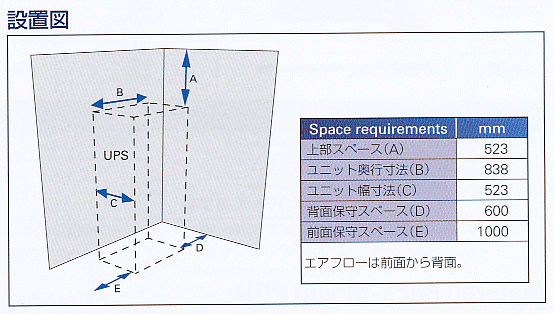

設置図

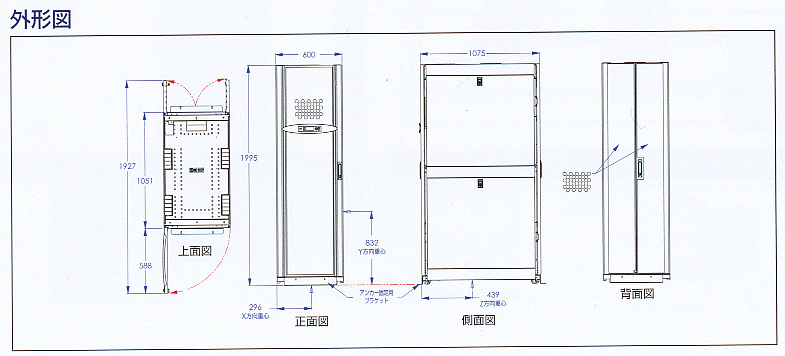

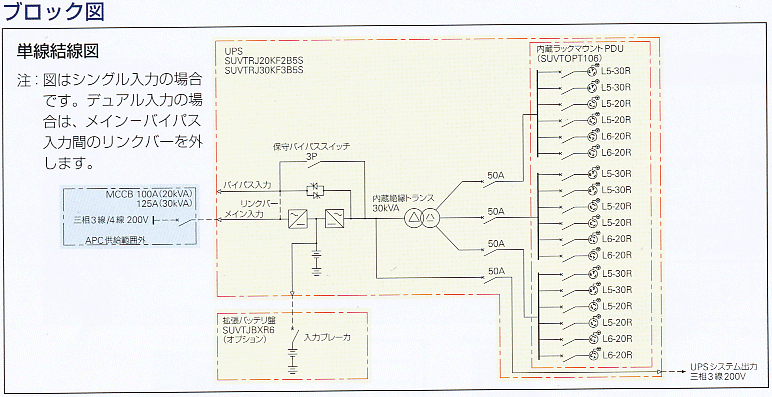

ラック型本体
TOP／仕様／特長／タワー型・各種図／ラック型・各種図／バックアップ時間表
バックアップ時間表（Smart-UPS VT本体のみ） バッテリ
モジュール
個数Smart-UPS VT タワー型 Smart-UPS VT ラック型 20kVA 30kVA 20kVA 30kVA バックアップ
時間（分）質量
（kg)バックアップ
時間（分）質量
（kg)バックアップ
時間（分）質量
（kg)バックアップ
時間（分）質量
（kg)2 6 445 - - 6 769 - - 3 12 537 6 537 12 860 6 860 ↓バッテリモジュール４個以上で4800Ah・セルを超えるため、火災予防条例が適用されます。 4 18 630 10 630 18 950 10 950 5 - - - - 25 1,041 14 1,041
火災予防条例の適用について Smart-UPS VT のバッテリモジュール（SYBTJ4）を４セット以上使用する場合、
バッテリ容量の合計が4800Ah・セル以上となるため、火災予防条例が適用され、
装置を専用不燃区画内に設置する必要があります。（火災予防条例準則第11条、13条）
バッテリモジュール・SYBTJ４
拡張バッテリフレーム
SUVTJBXR6
バックアップ時間表（Smart-UPS VT本体および拡張フレーム追加） バッテリ
モジュール
個数拡張バッテリ フレーム Smart-UPS VT タワー型 Smart-UPS VT ラック型 拡張
バッテリ
フレーム
台数拡張
フレーム搭載
バッテリ
モジュール
個数20kVA 30kVA 20kVA 30kVA タワー型 ラック型 タワー型 ラック型 バックアップ
時間（分）質量（kg)
本体＋拡張フレームバックアップ
時間（分）質量（kg)
本体＋拡張フレームバックアップ
時間（分）質量（kg)
本体＋拡張フレームバックアップ
時間（分）質量（kg)
本体＋拡張フレーム5 1 - 1 - 25 938 14 938 - - - - 6 1 1 2 1 32 1,030 18 1,030 32 1,349 18 1,349 7 1 1 3 2 39 1,122 23 1,122 39 1,441 23 1,441 8 1 1 4 3 46 1,214 27 1,214 46 1,533 27 1,533 9 1 1 5 4 54 1,306 32 1,306 54 1,625 32 1,625 10 1 1 6 5 62 1,398 37 1,398 62 1,717 37 1,717 11 2 1 7 6 70 1,706 42 1,706 70 1,809 42 1,809 12 2 2 8 7 78 1,798 47 1,798 78 2,117 47 2,117 13 2 2 9 8 86 1,890 52 1,890 86 2,209 52 2,209 14 2 2 10 9 94 1,982 57 1,982 94 2,301 57 2,301 15 2 2 11 10 103 2,074 62 2,074 103 2,393 62 2,393 16 2 2 12 11 111 2,166 68 2,166 111 2,485 68 2,485 17 3 2 13 12 120 2,474 73 2,474 120 2,577 73 2,577 18 3 3 14 13 129 2,566 78 2,566 129 2,885 78 2,885 19 3 3 15 14 137 2,658 84 2,658 137 3,193 84 3,193 20 3 3 16 15 146 2,750 89 2,750 146 3,285 89 3,285 21 3 3 17 16 155 2,842 95 2,842 155 3,377 95 3,377 22 3 3 18 17 165 2,934 101 2,934 165 3,469 101 3,469 23 4 3 19 18 174 3,242 106 3,242 174 3,561 106 3,561 24 4 4 20 19 183 3,334 112 3,334 183 3,869 112 3,869 25 4 4 21 20 193 3,426 118 3,426 193 3,961 118 3,961 26 4 4 22 21 202 3,518 124 3,518 202 4,053 124 4,053 27 4 4 23 22 211 3,610 130 3,610 211 4,145 130 4,145 28 4 4 24 23 221 3,702 136 3,702 221 4,237 136 4,237 29 - 4 - 24 - - - - 230 4,329 142 4,329
この商品に関するお問い合わせはお問い合わせフォーム、、
