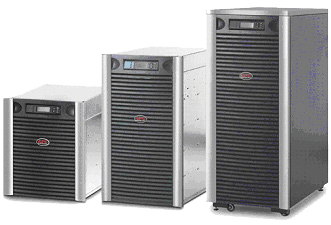

モジュール式・冗長運転・高信頼 Symmetra LXシリーズ

SymmetraLX シリーズは、 最高レベルのビジネス連続性を実現するように設計されています。 システム規模の増加や、より高度な可用性が必要な場合に 電源とランタイムを拡張できるモジュール式の冗長アーキテクチャが 導入されています。 この次世代設計における進歩によって、必要とされる設置面積、 またラック内で必要とされる空間が大幅に縮小され、 その結果、配置の速度と簡易性が向上し、修理時間が短縮されます。 内蔵のネットワーク管理機能と4-16 kVA N+1から使用可能である 総合的なポートフォリオを備えるので、Symmetra LXは、 コンピュータルームと小規模データセンタにある高性能なIT機器および 電気通信機器を保護するのに最適な製品です。

このような機器のバックアップにオススメ PC、サーバ、WS、ネットワーク機器、ラックマウントサーバ、 モニタ、一般機器、ディスクシステム、ブレードサーバ、その他

ラインナップ
タワー	8、12、16kVA
ラック	4、8、12、16kVA

特長
●	豊富なラインナップ 4〜16kVA、据置/ラックマウント両形態をラインナップしています。
●	常時インバータ方式採用 オンライン方式で安定した電源を供給、自動バイパス機能装備で高信頼です。
●	無償保証期間２年間 無償保証期間は安心の２年間（先出しセンドバック） 平日／ ２４時間対応の有償オンサイト保守サービスもございます。
●	ホットスワップメンテナンス ホットスワップでバッテリ・インバータ交換ができます。
●	並列冗長運転・容量増設可能 Symmetra LXの各種機能はモジュール形式になっています。 バックアップする機器の容量・バックアップ時間に合わせてインバータ・バッテリ ユニットを追加できるので、 初期投資・追加コストを抑えることができます。 ユニット１台を予備機として並列冗長運転方式（Ｎ＋１）で使用することができ、 非常に高信頼のシステムを実現します。
●	バッテリ増設可能 SymmetraLX拡張バッテリフレームを用いて、タワーモデルは最大61個まで、 ラックモデルは最大25個まで増設することができます。 これにより 長時間のバックアップにも対応可能です。
●	ネットワークカード標準装備・各種OS対応 Network Management Card EMを標準バンドル。 ネットワーク上の複数コンピュータシステムを安全にシャットダウンすることができます。 また一般的なWebブラウザを使用することにより、迅速かつ簡単に個々のサーバ シャットダウンに関する設定が可能になります。 UPSS-Oサービス、UPSS-Vサービス により サポートおよび設定作業 をお引き受けいたします。
●	ＵＰＳＳ−基本サービス 付きです。
●	NEMA規格など各種コネクタ対応 全タイプ標準でNEMA規格コネクタを内蔵しています。 出力形状はパネル式で容易に交換／準備することが出来ます。 ラックタイプ分電盤 と組み合わせて別形状のコネクタで出力する事も出来ます。 詳しくはお問い合わせ下さい。
●	ＵＰＳＳ−Oサービス対応 接続調整・ソフトインストール作業を承ります。お問い合わせ下さい。

Symmetra LX ラインナップ 型番 製品名 定格出力容量 標準出力形態 SYA4K8RMJ Symmetra LX 4kVA （8kラックマウントフレーム） 4000VA/2800W NEMA L5-20R x 4、NEMA L14-30R x 2 SYA8K8RMJ Symmetra LX 8kVA （8kラックマウントフレーム） 8000VA/5600W NEMA L5-20R x 4、NEMA L14-30R x 2 SYA8K16RMJ Symmetra LX 8kVA （16kラックマウントフレーム） 8000VA/5600W NEMA L5-20R x 8、NEMA L14-30R x 4 SYA12K16RMJ Symmetra LX 12kVA （16kラックマウントフレーム） 12000VA/8400W NEMA L5-20R x 8、NEMA L14-30R x 4 SYA16K16RMJ Symmetra LX 16kVA （16kラックマウントフレーム） 16000VA/11200W NEMA L5-20R x 8、NEMA L14-30R x 4 SYA8K16JXR Symmetra LX 8kVA （16kタワーフレーム） 8000VA/5600W ハードワイヤ接続 SYA12K16JXR Symmetra LX 12kVA （16kタワーフレーム） 12000VA/8400W ハードワイヤ接続 SYA16K16JXR Symmetra LX 16kVA （16kタワーフレーム） 16000VA/11200W ハードワイヤ接続 SYPM4KP Symmetra LX パワーモジュール （4kVA）     SYBT5FR Symmetra LX バッテリモジュール

Symmetra LXはモジュールユニットによって構成されています。 Symmetra LXの各種機能はモジュール形式になっています。 N+1の冗長構成にすることにより、UPSの最大稼動時間と、99.999%の高い信頼性をもたらします。 バッテリモジュールの増設によりバッテリランタイムの拡張が可能なため、システムの規模に合わせたシステム構成を 組むことができます。必要な時に必要な分だけ投資をすることで、初期投資を最小限にすることが出来ます。 モジュール形式のためメンテナンスが容易になり、保守性に富み、TCOの削減に貢献します。

1 メインフレーム Symmetra LXを動作するための各種モジュールが収納されます。 2 PowerView Symmetra LXの監視、管理を行うことが出来ます。 3 メインインテリジェンスモジュール（MIM） Symmetra LXの頭脳となる部分です。MIMは外部との通信を行い、モジュールの同期化を行います。 2つのMIMを搭載しているため、UPSの電力供給を停止せずにMIMを交換できます。 4 バッテリモジュール 熱を発生させるパワーモジュールからバッテリモジュールを物理的に独立ださせることにより、 バッテリバックアップ時間とバッテリの寿命をいずれも最大化しています。 5 パワーモジュール 電気回路が収められ、インバータ、整流器、および充電器が含まれています。 6 前面パネル 各種モジュールを保護するためのパネルです。

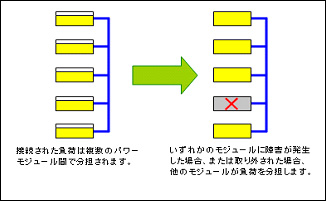

Symmetra LXはN+1冗長性を実現します。
	電力分担技術によりN+1 の冗長性を実現しています。 N+1 の冗長性とは、 負荷に必要とされるものよりも1 つだけ多くのモジュールを稼働させることを 意味します。これにより、モジュールはすべて互いに他のモジュールを サポートできるようになります。
	たとえばSymmetra LXタワーフレームに接続されているコンピュータの負荷が 15kVA なら、N+1 の冗長性は5 基のモジュールによって達成されます。 1 つのモジュールに障害が発生した場合、あるいは取り外された場合、 他のモジュールが即座にすべての負荷を分担します。 すべてのモジュールが常に稼働状態であり、負荷を分担しているため、 UPSがその機能を継続させることができます。

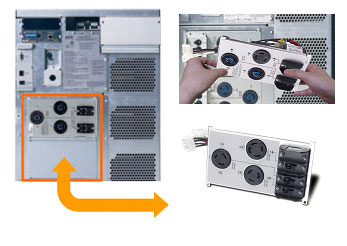

Symmetra LXは100V/200Vの出力電源に対応しています。 Symmetra LXは、Step-Down Transformerなどの外付けの機器を 使用せずに、100Vまた200Vの出力電源を得ることが可能です。 また、Symmetra LXの出力部分はパネル形式になっています。 システムの入力コンセント形状にあったパネルを取り付けることで、 簡単に100Vまた200Vの出力コンセントを準備することができます。 そのため、時間とコストの節約に大きく貢献します。 　 　 型番 製品名 コンセント形状 SYAPD1 Symmetra LX 背面パネル [(1)L14-30R、(2)L5-20R] NEMA L14-30R x 1、NEMA L5-20R x 2 SYPD3 Symmetra LX 背面パネル [(2)L6-20R、(1)L6-30R] NEMA L6-20R x 2、NEMA L6-30R x 1 SYPD7 Symmetra LX 背面パネル [(3)L6-20R] NEMA L6-20R x 3 SYPD11 Symmetra LX 背面パネル [(2)L6-30R] NEMA L6-30R x 2 ※SYAPD1が、8kラックマウントフレームに標準で2個、16kラックマウントフレームに標準で4個搭載されています。

Symmetra LX 拡張バッテリフレームでバックアップ時間の拡張が可能です。 　 「Symmetra LX 拡張バッテリフレーム」をUPSに接続しバッテリモジュールを増設することで、ご使用のシステムに供給する電源の バックアップ時間を簡単に拡張することができます。延長可能なバックアップ時間については「バックアップ時間表」をご参照ください。 　 型番 製品名 製品概要 SYBFXR3RMJ Symmetra LXラックマウント拡張バッテリフレーム NSYBT5FRを3個搭載可能。5U。 SYARMXR3B3J Symmetra LX ラックマウント拡張バッテリパック3BM SYBFXR3RMJとSYBT5FR（3個）のセット。 SYBFXR9J Symmetra LX タワー拡張バッテリフレーム タワー用拡張フレーム。SYBT5FRを9個搭載可能。 SYAXR9B9J Symmetra LX タワー拡張バッテリパック9BM SYBFXR9J とSYBT5FR（9個）のセット。 SYAOPT5 Symmetra LX 拡張バッテリフレーム接続用延長ケーブル（4.5m） Symmetra LX拡張バッテリフレームの電源ケーブルを延長するためのケーブル。 　 ※Symmetra LXのバックアップ時間表(新しいウィンドウが開きます。) 　バッテリ拡張の際は、個数によって火災予防条例の対象となることがあります。 　  Symmetra LXオプション対応一覧表 　   8kラックマウントフレーム 16kラックマウントフレーム 16kタワーフレーム SYPM4KP ○ ○ ○ SYBT5FR ○ ○ ○ SYAPD1 標準で2個搭載 標準で4個搭載 ○ SYPD3 ○ ○ ○ SYPD7 ○ ○ ○ SYPD11 ○ ○ ○ SYBFXR3RMJ ○ ○   SYARMXR3B3J ○ ○   SYBFXR9J     ○ SYAXR9B9J     ○

仕　　様

Symmetra LXシリーズ仕様（タワー型）(新しいウィンドウが開きます。)

Symmetra LXシリーズ仕様（ラックマウント型）(新しいウィンドウが開きます。)
　

---
